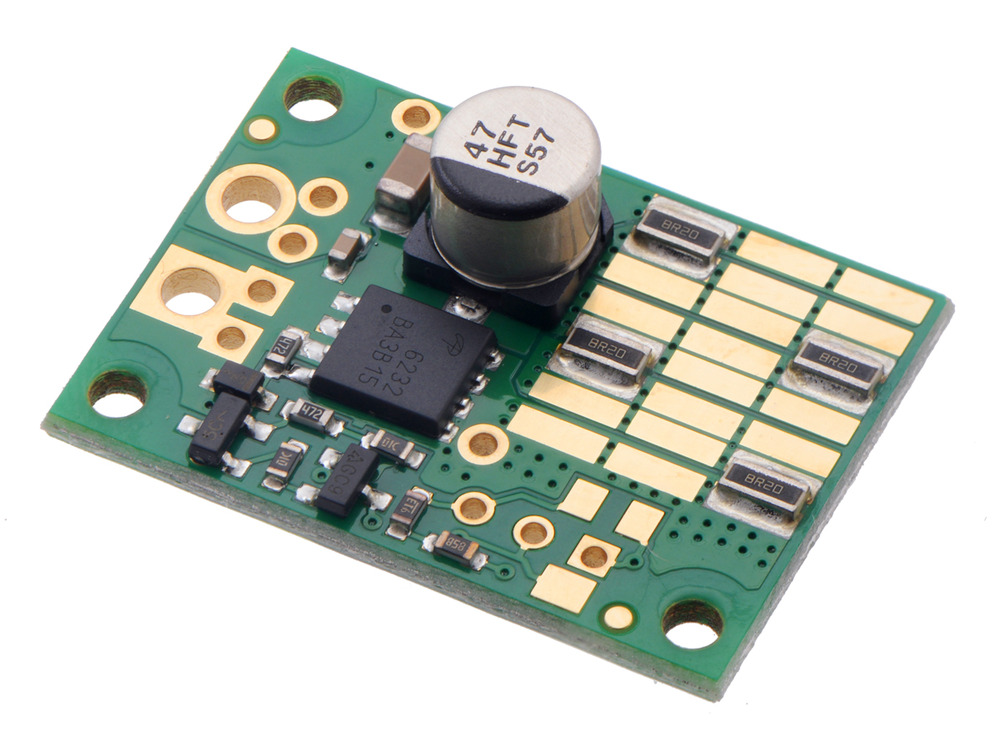

Pololu Regolatore a ripartizione: 33,0 V, 32,8Ω, 3W

Pololu offre un versatile regolatore shunt progettato per gestire l'eccesso di tensione nelle applicazioni di controllo motore. Questi regolatori sono ideali in situazioni dove l'energia dal motore, solitamente quando rallenta, viene restituita all'alimentatore. Sono disponibili versioni fisse e regolabili, coprendo tensioni dai circa 5V ai 35V, con un'accuratezza di ±3%. Il regolatore shunt è collegato in parallelo con l'alimentatore, assorbendo minima corrente in condizioni normali ma attivandosi per dissipare energia durante picchi di tensione.

In applicazioni senza batterie, come quando si usa un alimentatore che non può gestire la corrente inversa, questi regolatori di shunt sono inestimabili. Riduccono il rischio di danni ai controller dei motori e ad altri dispositivi elettronici limitando i picchi di tensione. Questo è particolarmente utile in ambienti con protezione contro il sovraccarico di tensione, dove una tensione eccessiva può far spegnere l'alimentatore.

A differenza dei soppressori di tensione transitori standard, che possono mancare della precisione necessaria per alimentazioni sensibili, i regolatori shunt di Pololu offrono una soluzione affidabile. Quando la tensione supera il punto impostato, assorbono una corrente significativa per stabilizzare la tensione, proteggendo i dispositivi collegati.

I regolatori di shunt di Pololu sono disponibili in varie configurazioni, incluse versioni a set point fissi o regolabili tramite un potenziometro multi-giro integrato. Ci sono opzioni con diverse resistenze di shunt e potenze, e i modelli più potenti includono resistenze aggiuntive per gestire carichi maggiori.

Per chi ha bisogno di personalizzazioni, le versioni regolabili permettono di regolare con precisione il punto di impostazione della tensione. Questa flessibilità assicura compatibilità con una vasta gamma di applicazioni, rendendole adatte sia per le esigenze standard che per quelle particolari di gestione dell’alimentazione.

Per regolare il set point della tensione, collegare una tensione più alta attraverso un resistore che limita la corrente e misurare la tensione del regolatore. Questo assicura un controllo preciso e protezione, impostando tipicamente il regolatore intorno al 10% sopra la tensione di alimentazione desiderata per proteggere da fluttuazioni.
