Lettore di contatori intelligente V4.5 - Assemblato e programmato (con ESP-12)

Questo prodotto contiene un registratore DSMR V4.5 completamente assemblato e programmato (DSMR sta per "Dutch Smart Meter Requirements"), che registra il consumo energetico dei dispositivi in casa sulla base dell'ESP-12. I dati vengono visualizzati in un browser tramite un server Web interno, ma possono anche essere recuperati da altre applicazioni (ad esempio Home-Assistant o Domoticz) tramite API rest. Il firmware DSMRloggerAPI invia anche i dati a un broker MQTT, se lo si desidera. Inoltre, è possibile recuperare i dati memorizzati dal logger DSMR tramite il "FSmanager" integrato. Questo prodotto è completamente "Plug & Play". In casi eccezionali (ad esempio uno Smart Meter con DSMR 2+ o DSMR 3+), le impostazioni devono essere regolate tramite la GUI.

Questa versione presenta il (DSMRloggerAPI) firmware. Le nuove versioni del firmware possono essere facilmente caricate nel logger DSMR dal browser. Il firmware DSMRloggerAPI semplifica inoltre la creazione delle proprie GUI o l'utilizzo di altre GUI sviluppate.

La versione 4 del noto logger DSMR è il logico successore della versione 3. Questa versione risponde al desiderio di molti utenti di memorizzare più dati dallo "Smart Meter" e di visualizzare tali dati non solo in forma tabellare, ma anche in grafici per essere in grado di visualizzare. La versione 4.5 ha un jack CC aggiuntivo per un'alimentazione a 5 V quando il contatore intelligente fornisce poca o nessuna alimentazione. Per utilizzare l'alimentazione esterna, "PWR SRC" deve essere impostato su "JACK".

Dai un'occhiata (qui) se il tuo Smart Meter è stato testato con il logger DSMR. Il logger DSMR è standard adatto per contatori intelligenti che aderiscono allo standard DSMR 2+, 3+, 4+ o 5+. Gli smart meter belgi possono essere letti anche dal logger DSMR.

Poiché il firmware DSMRloggerAPI è adatto per i contatori intelligenti DSMR 2+, 3+, 4+ e 5 e funziona anche con la maggior parte dei contatori intelligenti belgi, molte delle domande e risposte in questo articolo non sono più applicabili. Per completezza li lasciamo qui.

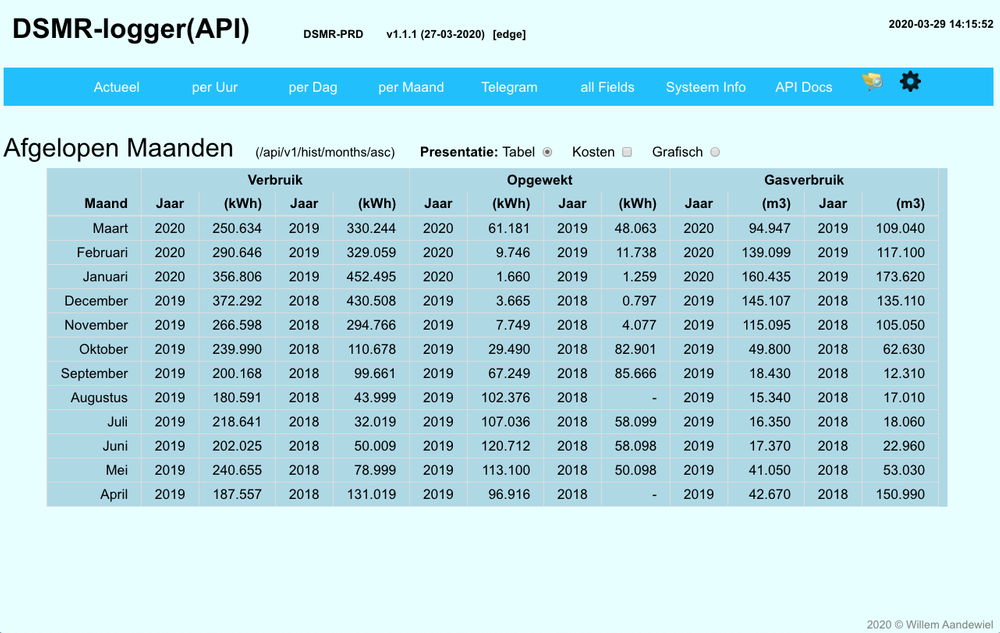

Il al mese La tabella ora fornisce una visione diretta dei costi in un determinato mese e quanto erano alti quei costi 12 mesi prima (utile per monitorare l'importo dell'anticipo).

Come extra è possibile ordinare a SSD1306 (0,96") o SH1106 (1.3”) schermo OLED sul logger DSMR, l'intestazione è già collegata per questo, ma prima verifica se la polarità corrisponde al tuo schermo! Si prega di leggere il (documentazione) e prestare particolare attenzione alla posizione dei pin Vcc e GND. Questi possono differire per lotto!

Il logger DSMR è predisposto per collegare un sensore di corrente (per utilizzare questa funzionalità è necessario regolare il firmware da soli). Il logger DSMR prevede quindi una tensione compresa tra 0 e 2 volt. Con un partitore di tensione (è stato fatto spazio per questo sulla scheda) è possibile modificare questo intervallo.

È possibile trovare la documentazione dettagliata per il logger DSMR versione 4.5 e il firmware DSMRloggerAPI (qui) trova.

App casalinga

https://apps.athom.com/app/com.p1.dsmr

Video di avvio

https://youtu.be/CyqlkIMbBRk

Questo prodotto viene fornito con un cavo RJ12.
