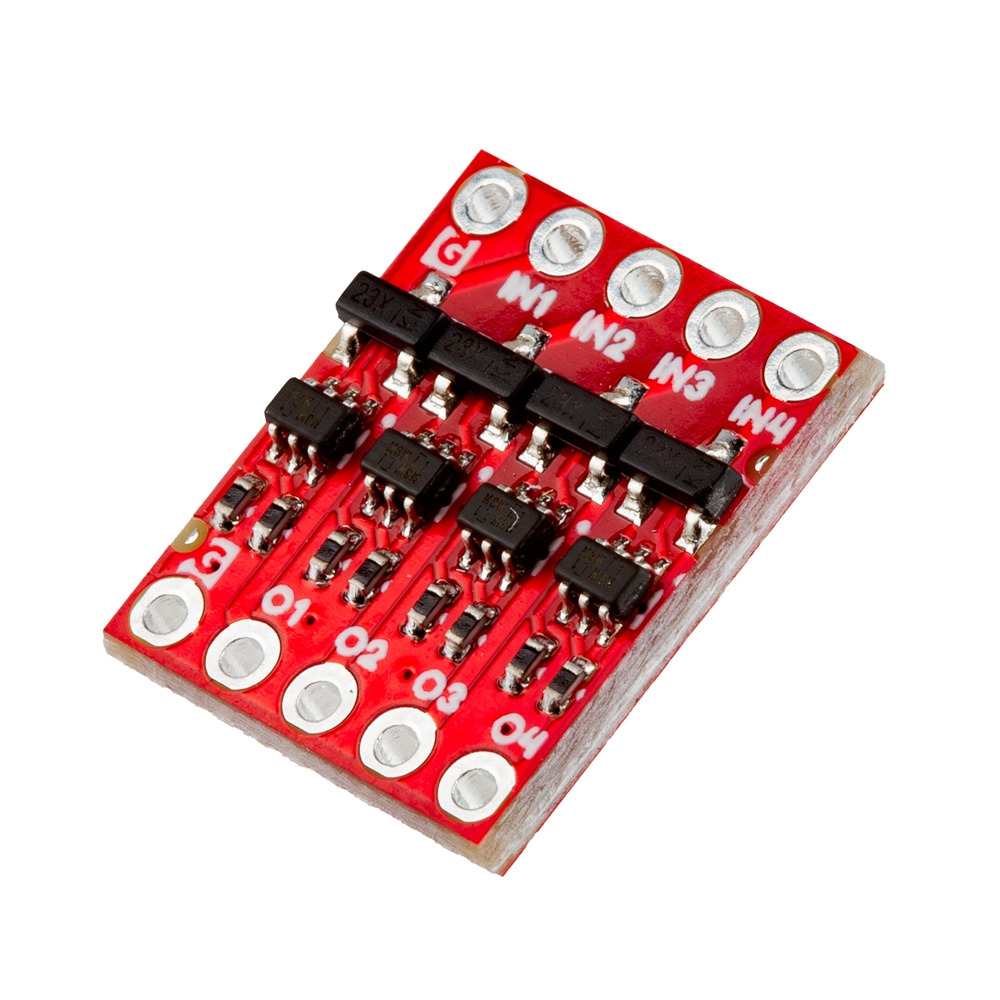

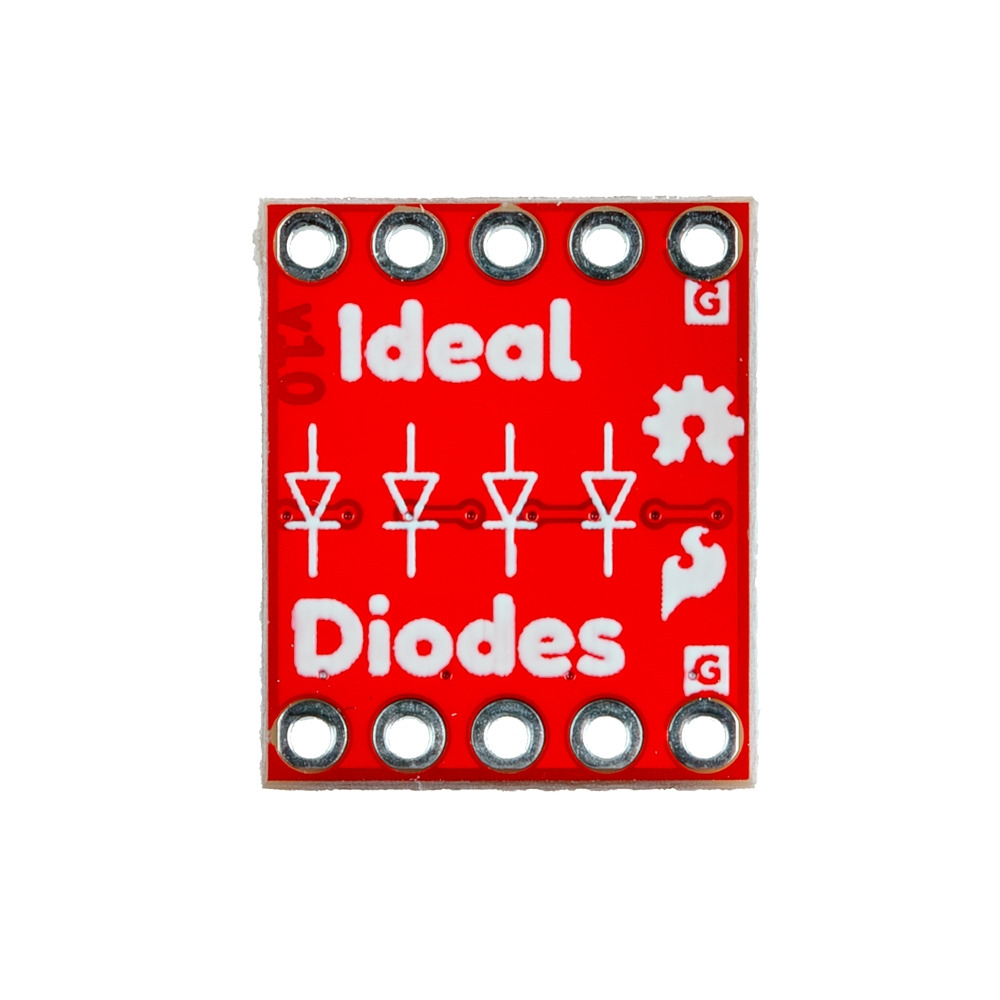

SparkFun Ideal Diode Breakout

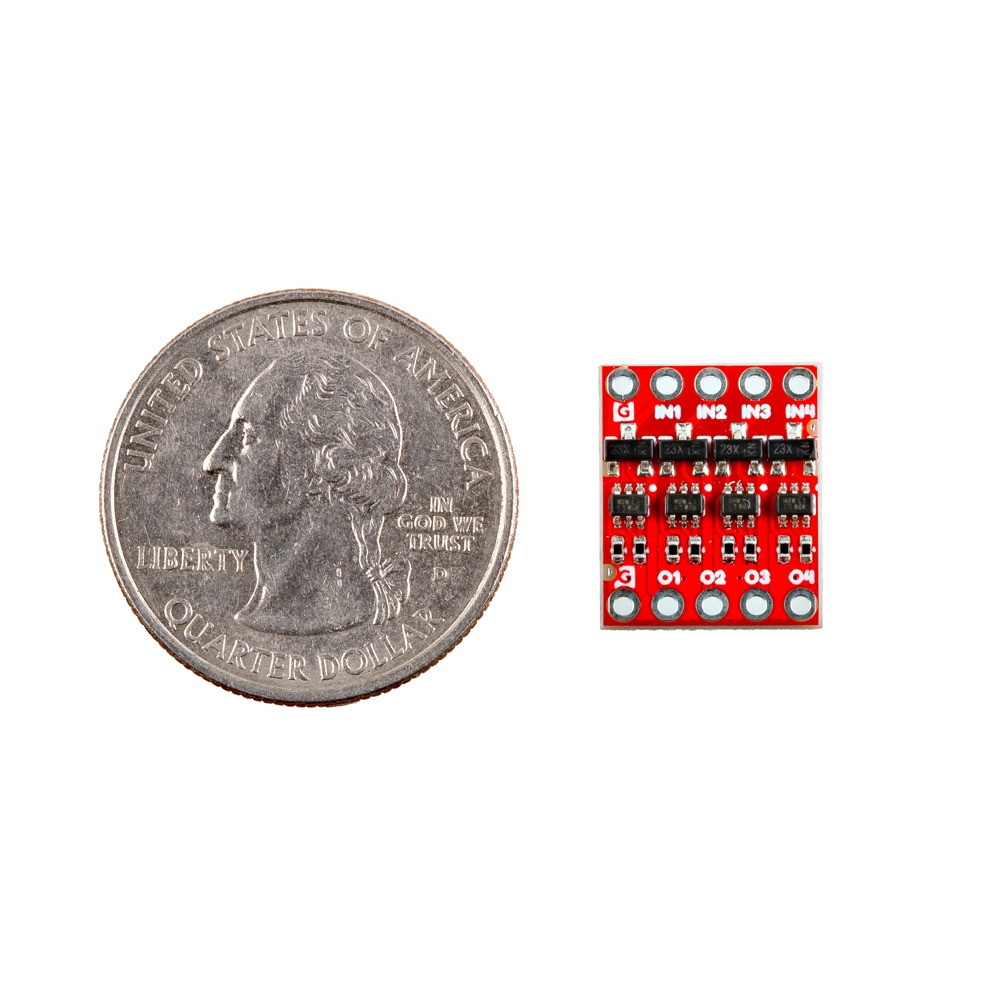

Mantieni il tuo progetto alimentato senza interruzioni durante i cambi a caldo dell'alimentazione con l'Ideal Diode Breakout di SparkFun. Questa scheda compatta, che misura 1,52 cm per 1,27 cm, ha quattro canali e connessioni a terra che garantiscono un controllo affidabile della tensione in un solo senso. I diodi ideali sono progettati per minimizzare la caduta di tensione diretta, la dissipazione di potenza interna e la corrente di perdita inversa, rendendoli perfetti per la selezione e la commutazione dinamica dell'alimentazione, la protezione da sovratensioni e i progetti che richiedono un ingresso di alimentazione stabile.

Questo breakout è perfetto per applicazioni dove è cruciale fornire energia in modo efficiente. Con una caduta di tensione diretta tipica di appena 8 mV a 0,1 A (20 V di ingresso) e 62 mV a 1 A (20 V di ingresso), garantisce che il tuo progetto riceva energia in modo efficiente. Per applicazioni con corrente più alta, la caduta di tensione diretta è tipicamente di 275 mV a 4 A (20 V di ingresso). La resistenza d'on varia da 69 mΩ (20 V, 4 A) a 260 mΩ (1,8 V, 0,1 A), a seconda della tensione e della corrente di ingresso.

Una delle caratteristiche principali è la sua corrente di perdita inversa minima, che varia da -50 µA a -560 µA, a seconda della tensione inversa e della tensione d'ingresso. Questo lo rende una scelta eccellente per progetti che richiedono una gestione precisa dell'energia e protezione contro scenari di sovratensione.

Che tu stia lavorando a un progetto di elettronica complesso o a un semplice sistema di gestione dell'energia, questa breakout board è un componente preziosissimo. La sua capacità di gestire la selezione dinamica della potenza e il cambio con perdita minima di potenza garantisce che i tuoi dispositivi rimangano alimentati e protetti, anche in condizioni difficili.
