Sparkfun Scheda di breakout del connettore USB 2.0 di tipo C

La scheda breakout del connettore USB 2.0 Type-C offre una soluzione semplice per integrare la connettività USB-C nei tuoi progetti. Con il suo design del connettore reversibile e le capacità di potenza migliorate, USB-C è lo standard di riferimento per i dispositivi moderni. Questa scheda breakout semplifica la sfida di lavorare con i 24 pin compatti di USB-C estendendo le connessioni essenziali a un passo standard di 2,54 mm.

Perfetto per alimentare i tuoi progetti, questa scheda include resistori pull-down del Canale di Configurazione (CC) integrati (5,1kΩ). Questa funzione imposta la scheda come dispositivo "consumatore di potenza", permettendole di richiedere immediatamente 5V quando viene collegata a una fonte di alimentazione USB-C, come un caricabatterie da parete o un laptop. Questo assicura una connessione affidabile senza la seccatura di configurazioni complesse.

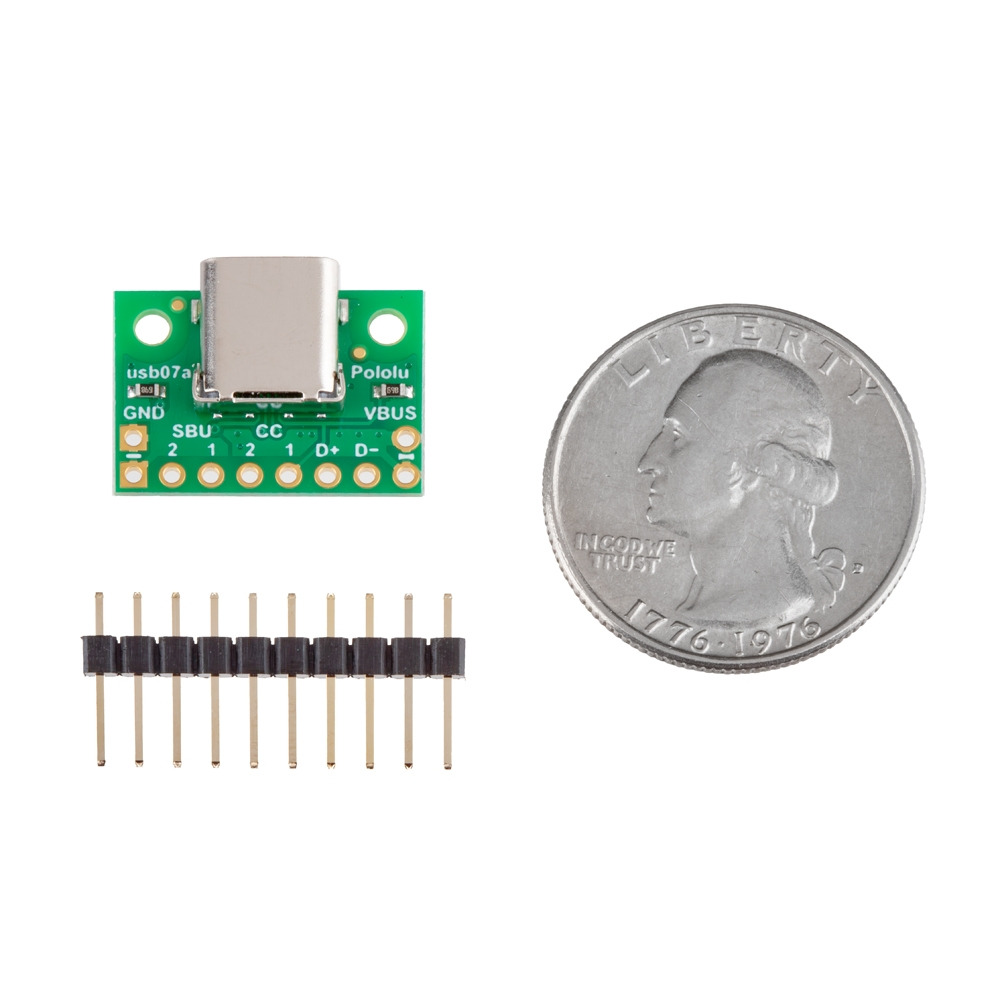

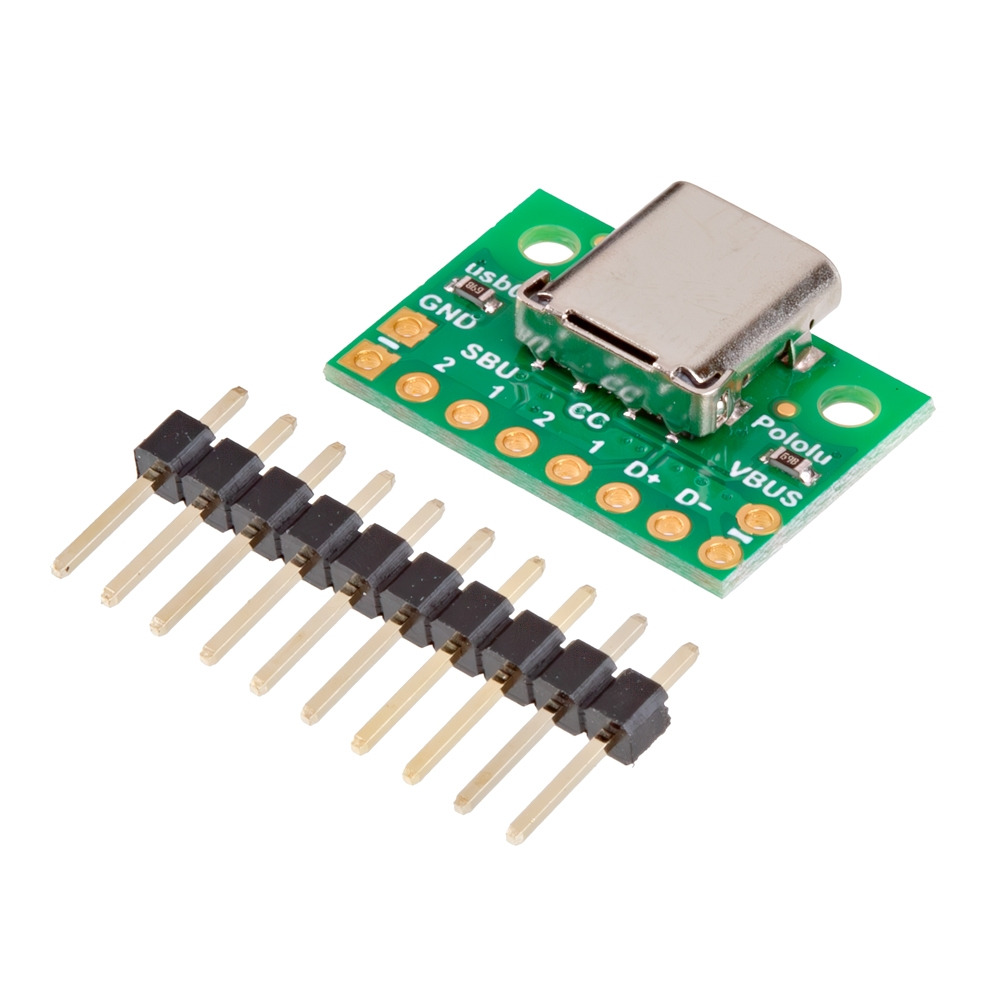

Progettato per flessibilità e facilità d'uso, il circuito supporta applicazioni con corrente più alta grazie ai pin VBUS e GND duplicati. Il layout include connessioni essenziali di alimentazione e dati: VBUS, GND (x2 ciascuno), D+, D-, CC e SBU. Inoltre, c'è un header maschio diritto 1x10 incluso, che permette la compatibilità con breadboard senza saldatura standard e perfboard, rendendo la prototipazione semplice ed efficiente.
