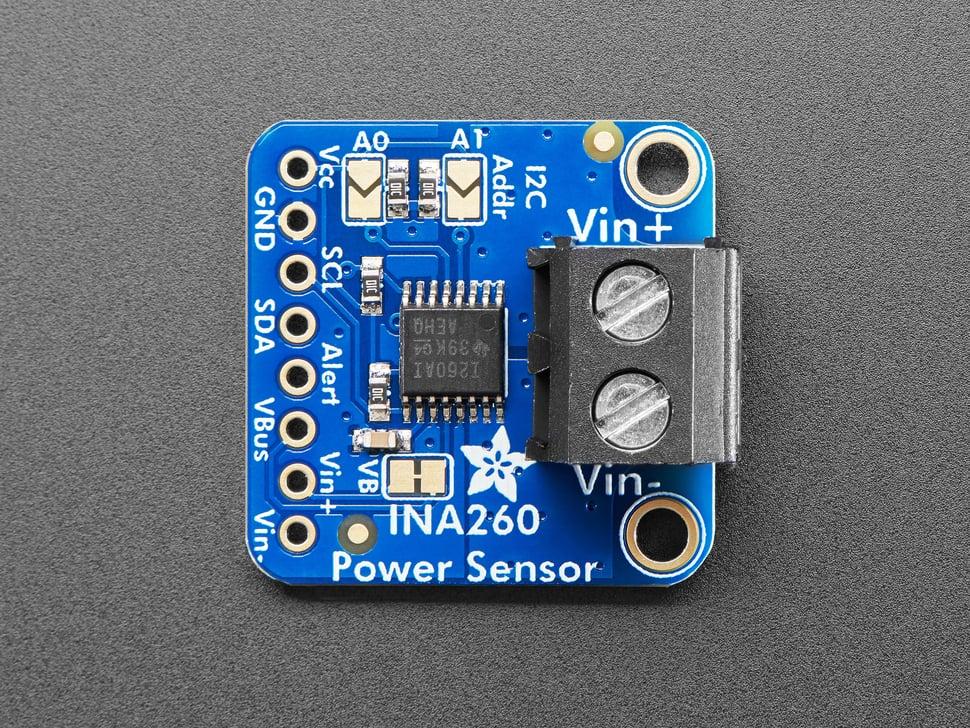

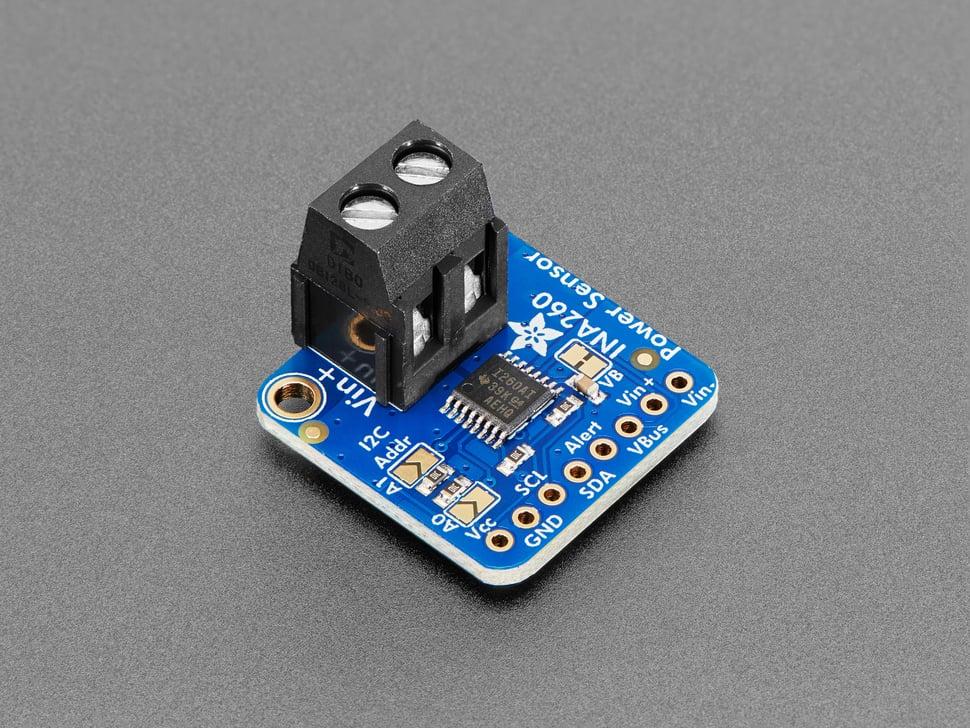

Adafruit INA260 Sensore di tensione, corrente, potenza lato alta o bassa

Questa scheda breakout potrebbe essere l'ultima soluzione di rilevamento della corrente che dovrete mai acquistare. Non solo può svolgere il lavoro di due multimetri, ma lo fa con eccezionale precisione e flessibilità. Misurate la corrente continua lato alto o lato basso, monitorate la tensione del bus e calcolate automaticamente la potenza senza sforzo.

Fornisce misurazioni di precisione su ampi intervalli di tensione, corrente e temperatura, mantenendo una precisione superiore all'1% e fornendo dati tramite I²C in un formato di facile utilizzo. Perfettamente compatibile con qualsiasi microcontrollore compatibile con CircuitPython o Arduino e computer a scheda singola come il Raspberry Pi , questa scheda supporta la logica a 3 V e 5 V e misura tensioni di bus fino a +36 V CC. Nota: non adatta per applicazioni in tensione alternata.

I tipici dispositivi di misura della corrente presentano dei limiti, come ad esempio la possibilità di misurare solo il lato basso, complicando le variazioni del riferimento di terra con la corrente. Altri, come l'INA219B, misurano il lato alto ma richiedono modifiche della resistenza di shunt per diversi intervalli di corrente. L'INA260 elimina queste limitazioni grazie alla sua resistenza di shunt di precisione integrata, in grado di misurare fino a +36 V a 15 A continui sia sul lato alto che su quello basso.

La resistenza di shunt integrata da 2 milliohm (0,002 ohm) con precisione dello 0,1% si collega a un convertitore analogico-digitale interno a 16 bit, fornendo una misurazione della corrente impressionante con una risoluzione di 1,5 mA. Nelle configurazioni high-side, sia le misurazioni della tensione del bus che i calcoli di potenza possono essere recuperati con precisione. Per la misurazione della tensione del bus low-side, gli utenti avanzati possono modificare i collegamenti dei jumper, offrendo un utilizzo flessibile.

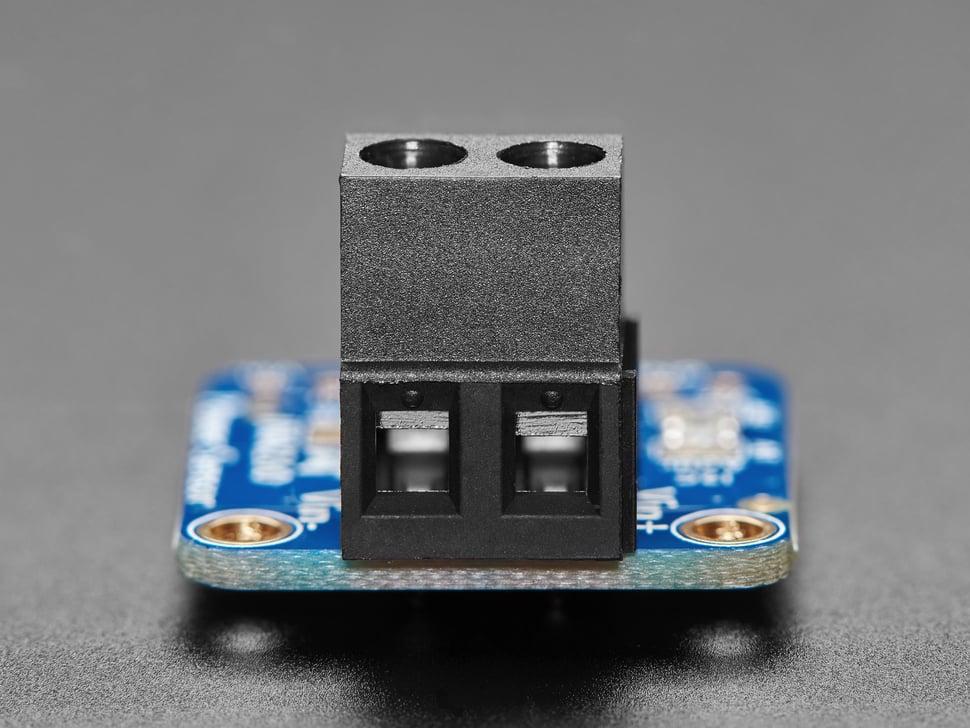

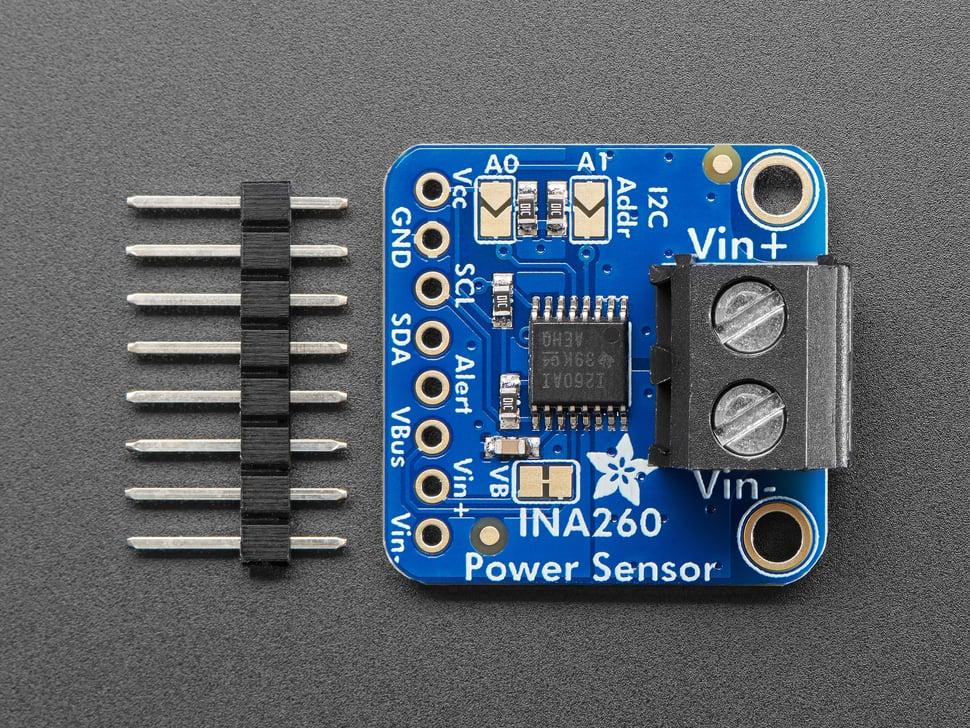

Fornito come scheda breakout completamente assemblata con un morsetto da 5,08 mm e un header; per il fissaggio dell'header è necessaria una leggera saldatura.
