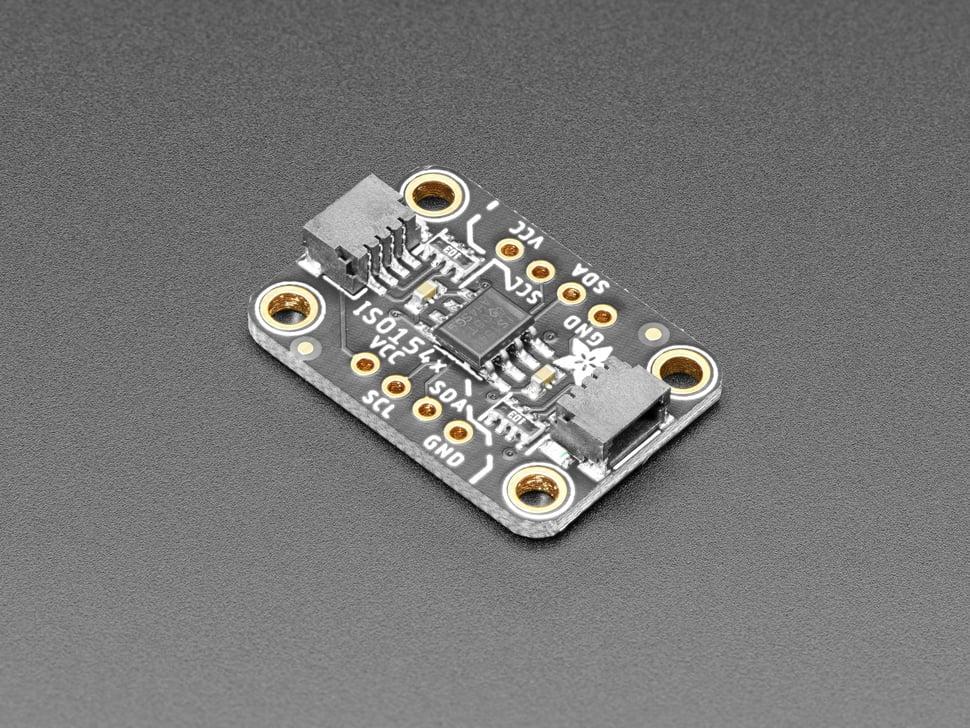

Isolatore I2C bidirezionale Adafruit ISO1540

A volte ti ritroverai con un controller bus I2C da un lato e un dispositivo bus I2C dall'altro e devi tenerli (elettricamente) separati. Forse perché uno è collegato alla Terra, forse perché hai una strana configurazione di monitoraggio dell'alimentazione, forse vuoi ridurre il rumore.

Qualunque cosa sia, puoi usare il Isolatore I2C bidirezionale Adafruit ISO1540 per aggiungere un isolamento elettrico completo tra due lati di un bus I2C. Il chip che utilizziamo, il TI ISO1540 è completamente bidirezionale, supporta frequenze di clock fino a 1 MHz, supporta il clock-stretching, funziona con alimentazione o logica da 3 a 5 V CC (separata su entrambi i lati ovviamente), con 2500 V-RMS isolamento.

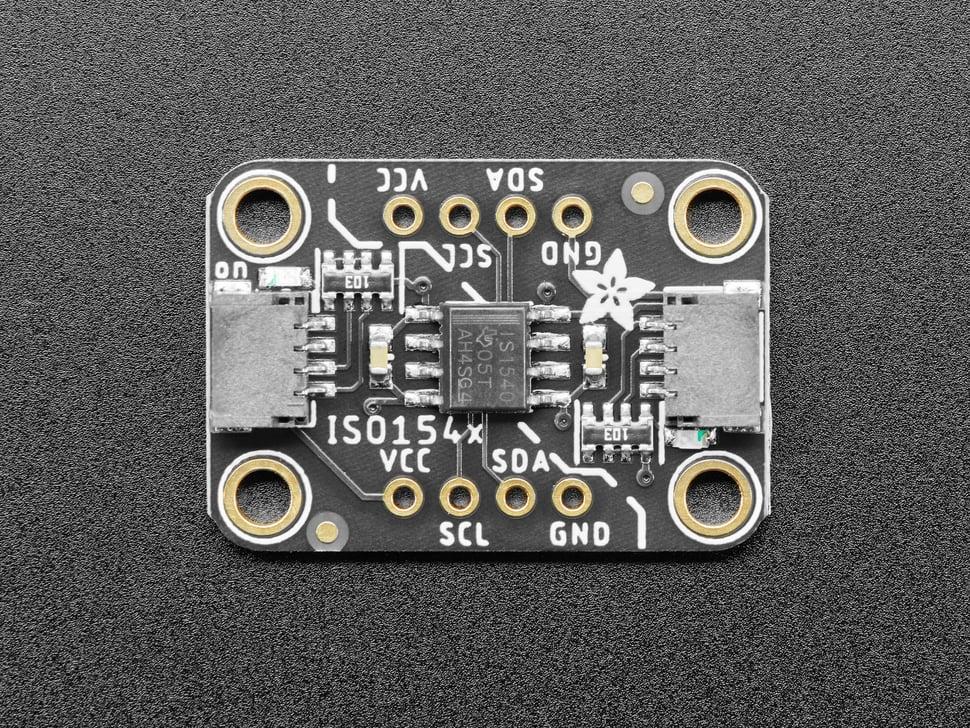

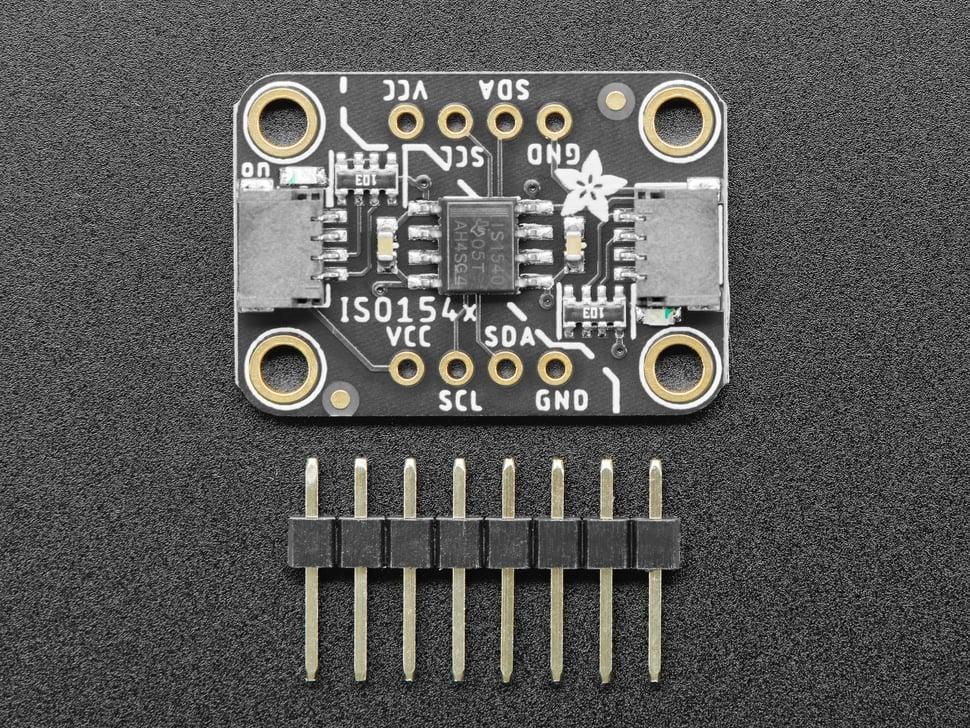

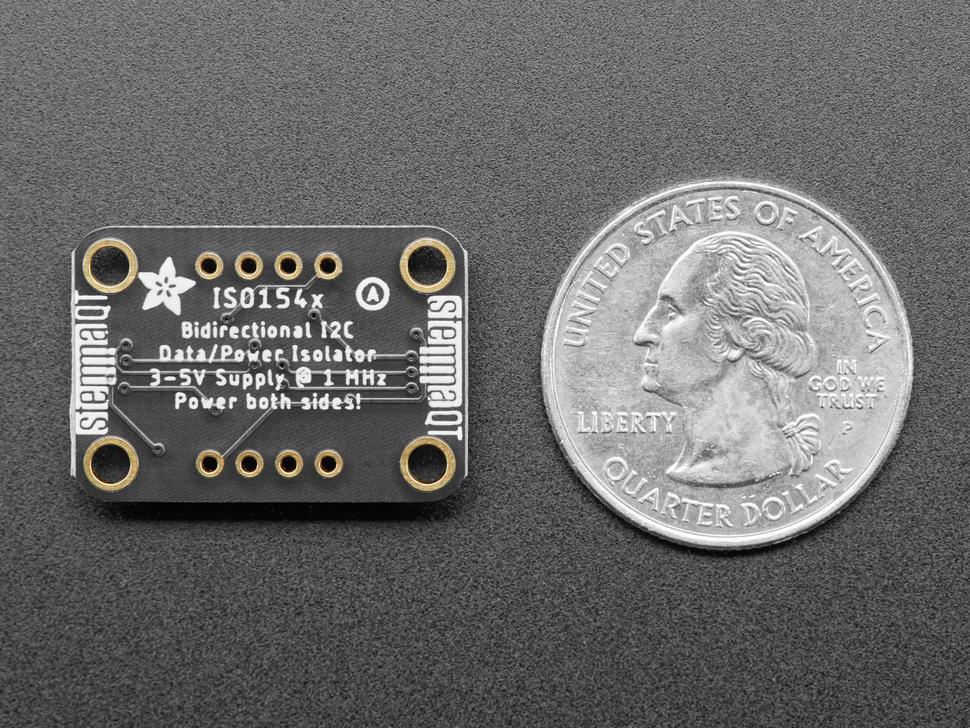

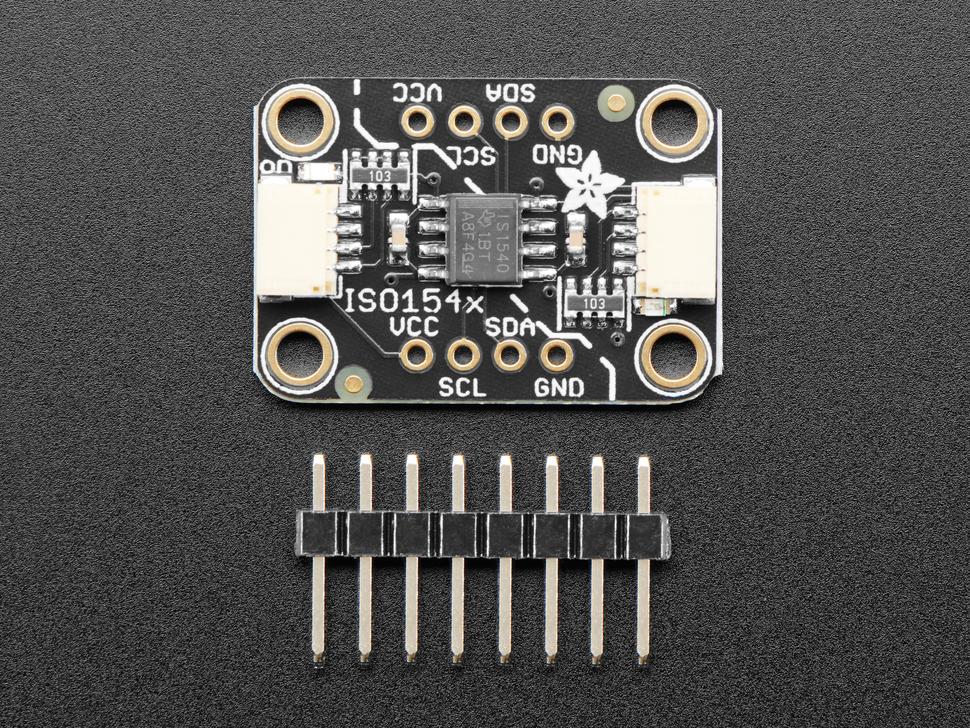

L'utilizzo è semplice: ottieni pad di alimentazione/massa/orologio/dati per ogni lato e un connettore STEMMA QT corrispondente. A differenza delle nostre altre schede QT, i due lati sono ovviamente isolati elettricamente, il che significa che ogni metà deve essere alimentata! Verificare che il LED verde sia acceso su entrambi i lati. Ora invia i dati su I2C e sei a posto. Abbiamo 10.000 pullup su ciascun lato, dai pin I2C al VCC corrispondente per quel lato.

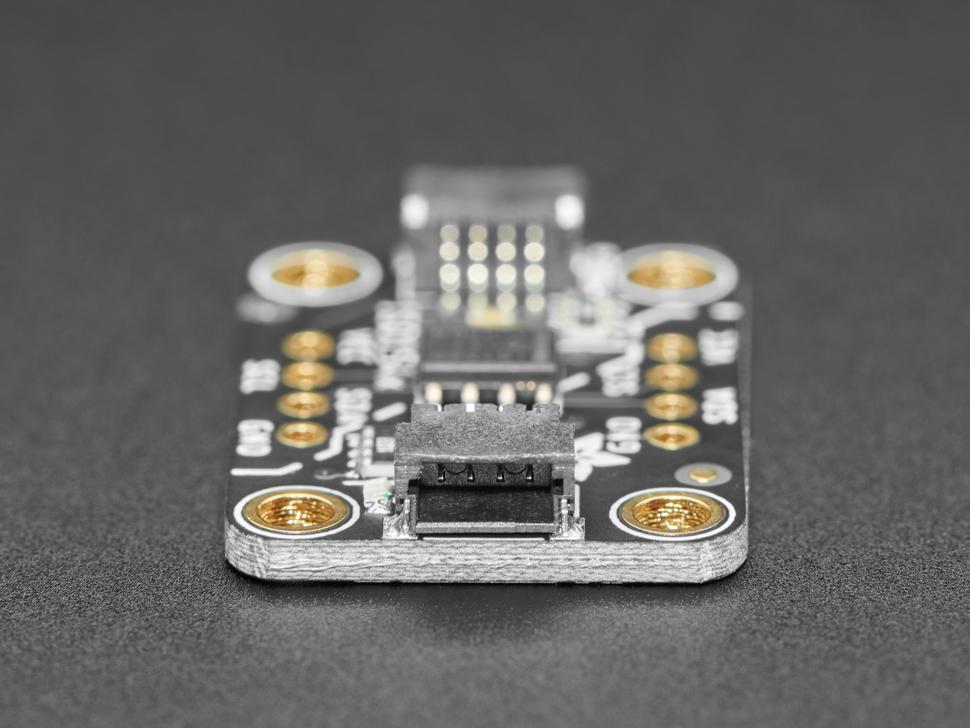

Per farti andare veloce, abbiamo realizzato un PCB su misura nel STEMMA QT fattore di forma, facilitando l'interfaccia. I connettori STEMMA QT su entrambi i lati sono compatibili con i connettori SparkFun Qwiic I2C. Ciò consente di effettuare connessioni senza saldatura tra la scheda di sviluppo e l'ISO1540 o di concatenarla con un'ampia gamma di altri sensori e accessori utilizzando un cavo compatibile. Il cavo QT non è incluso, ma ne abbiamo una varietà nel negozio.
