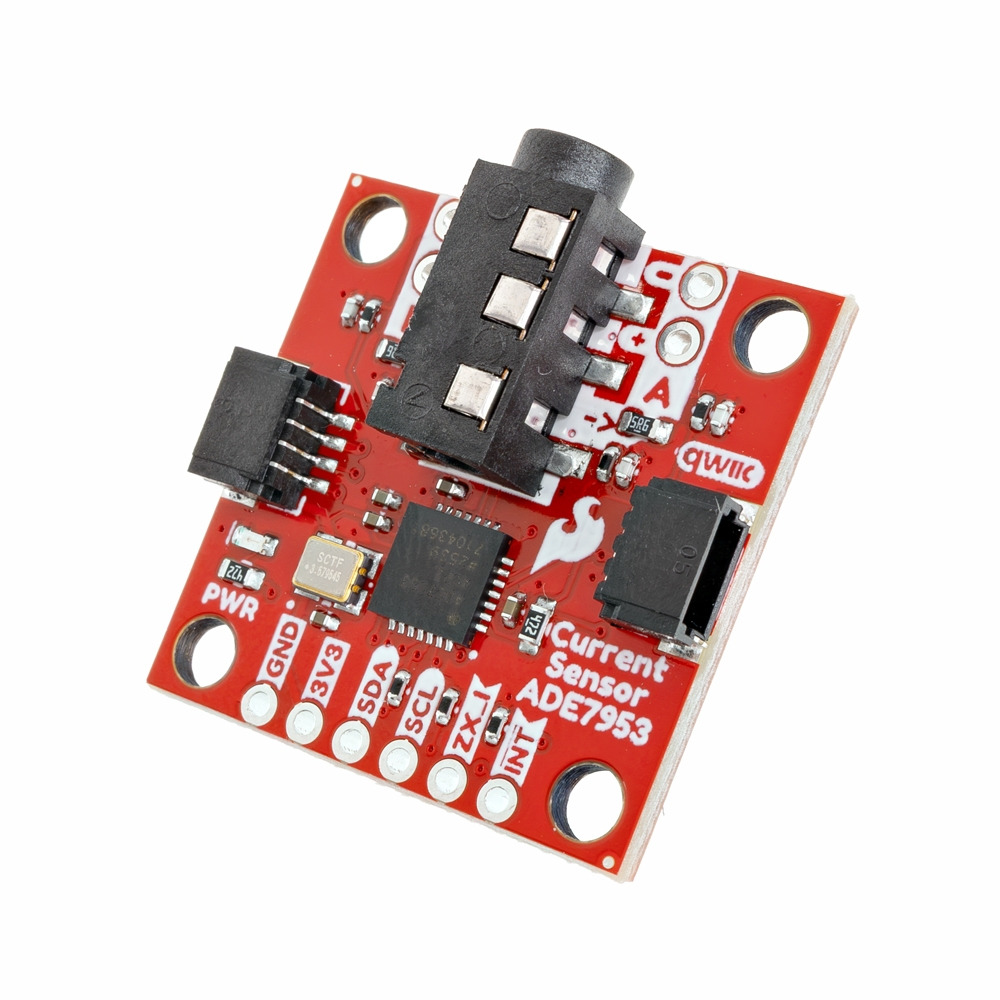

Sensore di Corrente Non Invasivo SparkFun - ADE7953 (Qwiic)

Il Sensore di Corrente Non Invasivo SparkFun Qwiic ADE7953 offre un modo semplice per monitorare l'uso di energia AC senza interrompere il circuito. Compatibile con una pinza amperometrica non invasiva, misura il consumo energetico tramite comunicazione I2C, integrando senza sforzo i dati nei progetti con microcontroller. Il sensore è dotato di un chip ADE7953 ad alta precisione per una misurazione precisa, in grado di rilevare sia l'energia attiva che quella reattiva con un minimo margine di errore. Offre molteplici interfacce di comunicazione, inclusi I2C, SPI e UART, selezionabili tramite ponticelli a saldare.

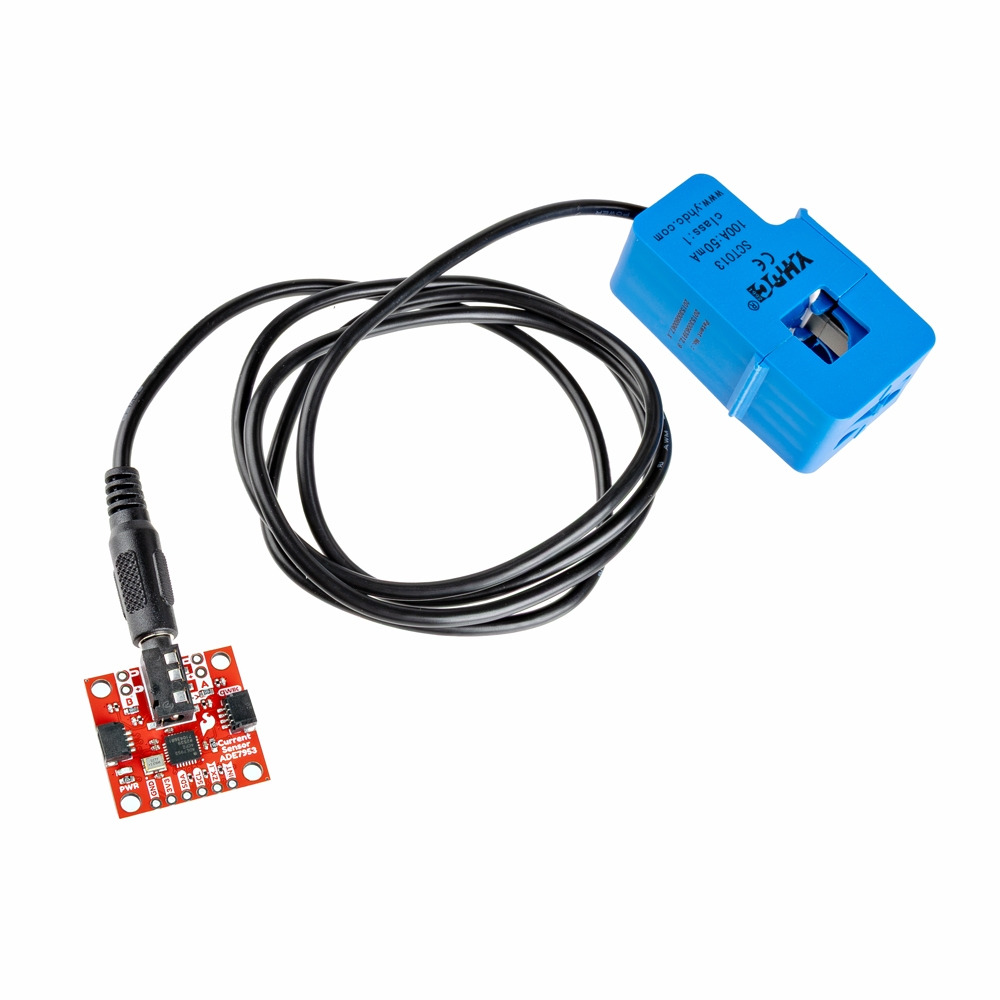

Per utilizzi pratici, basta avvolgere il sensore di corrente intorno a un filo sotto tensione per misurare in sicurezza il consumo di energia. Questo setup è perfetto per progetti che richiedono il monitoraggio in tempo reale del consumo di energia, come i sistemi di domotica o la diagnostica di apparecchiature industriali. Fornendo letture IRMS istantanee e precise, assicura dati affidabili per soluzioni di gestione energetica.

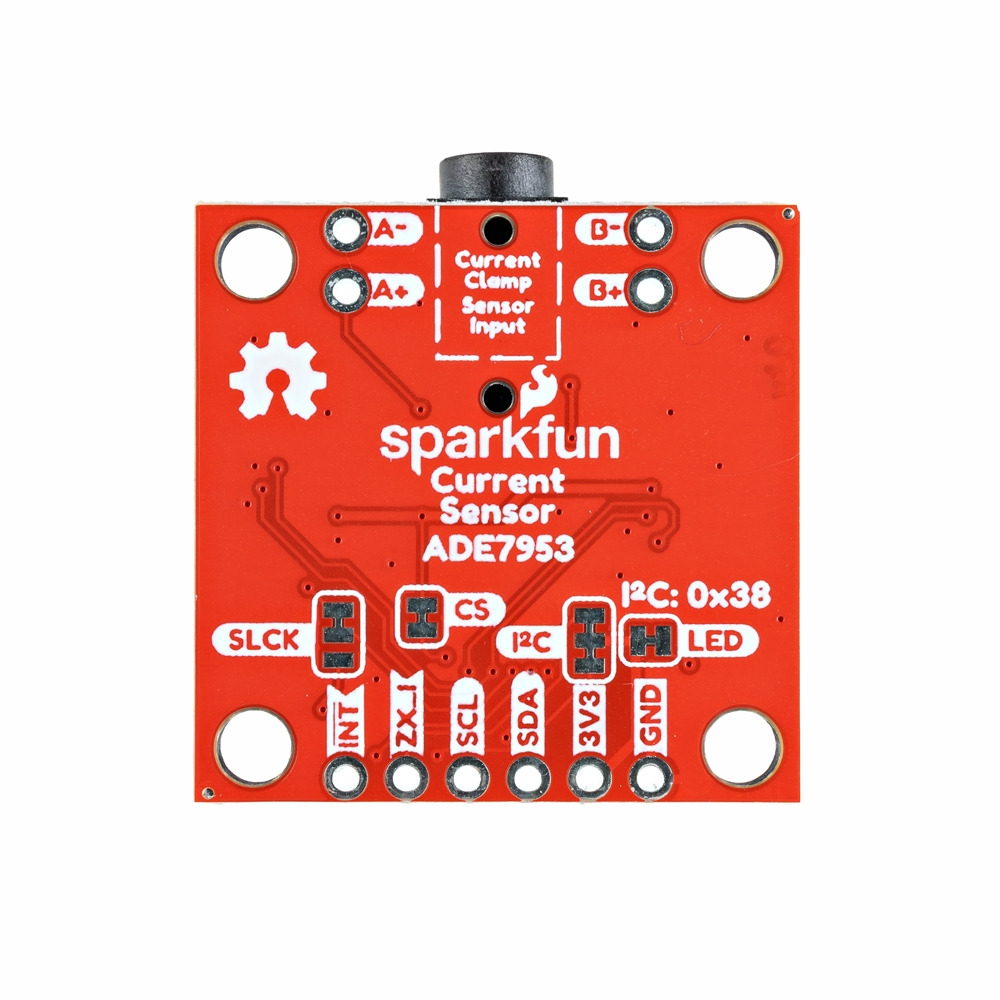

Unico per questo sensore è il suo doppio connettore Qwiic, che permette connessioni I2C facili e senza saldature. La scheda include un jack audio da 3,5mm per collegare la pinza amperometrica al Canale A, e ha anche i canali di corrente su pin con fori passanti per un'integrazione hardware flessibile. Anche se misura solo la corrente AC, il design del sensore facilita un'integrazione semplice nei sistemi esistenti senza la necessità di misurazioni di tensione aggiuntive.

I pin di interrupt e zero-crossing della scheda offrono funzionalità avanzate. Il pin di interrupt può essere configurato per segnalare eventi specifici, mentre il pin zero-crossing aiuta a sincronizzare le misurazioni con il ciclo di corrente alternata emettendo un impulso a ogni zero-crossing della forma d'onda della corrente. Questa funzione è particolarmente utile per applicazioni che richiedono tempistica precisa e determinazione della frequenza.
