Kit Sensore di Corrente Non Invasivo SparkFun

Monitora facilmente il consumo energetico dei tuoi dispositivi AC senza la seccatura di scollegare circuiti o tagliare fili. Il Kit Sensore di Corrente Non Invasivo di SparkFun offre una soluzione completa per misurare in sicurezza l'uso dell'energia AC tramite I2C e il sistema Qwiic Connect. Il cuore di questo kit è l'integrato di misurazione multifunzione monofase ADE7953, abilitato Qwiic, abbinato a un trasformatore di corrente a nucleo diviso da 100A a 50mA per un'esperienza di rilevamento senza saldature e non invasiva.

Il circuito integrato per il conteggio dell'energia ADE7953 è una vera potenza per la misurazione della corrente monofase, in grado di misurare la corrente neutra su un canale secondario. La sua precisione è notevole, vantando meno dello 0,1% di errore nella misurazione dell'energia attiva e reattiva su un range dinamico di 3000:1. Il circuito offre anche letture IRMS istantanee con un'accuratezza inferiore allo 0,2% di errore. La comunicazione è flessibile, con opzioni per I2C (di default), SPI e UART, selezionabili tramite ponticelli sul circuito stampato.

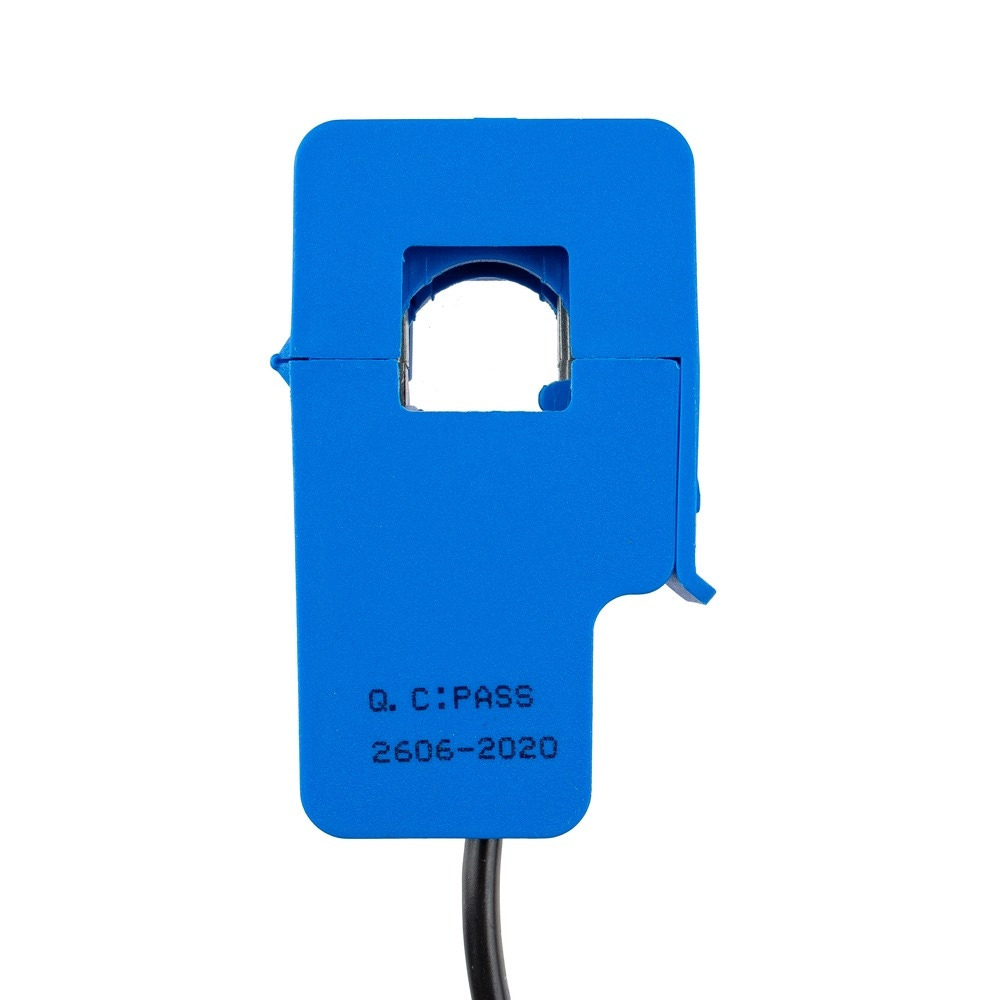

La pinza corrente inclusa nel kit ha un nucleo di ferrite con un'apertura di 1,3 cm per 1,3 cm, semplificando il processo di avvolgimento intorno ai cavi esistenti. Una volta posizionata, fornisce un output di 50mA con un input nominale di 100A, supportando una gamma di frequenza da 50Hz a 150kHz. Mantiene un'accuratezza di ±3% di non-linearità dal 10% al 120% della corrente di ingresso nominale, garantendo prestazioni affidabili.

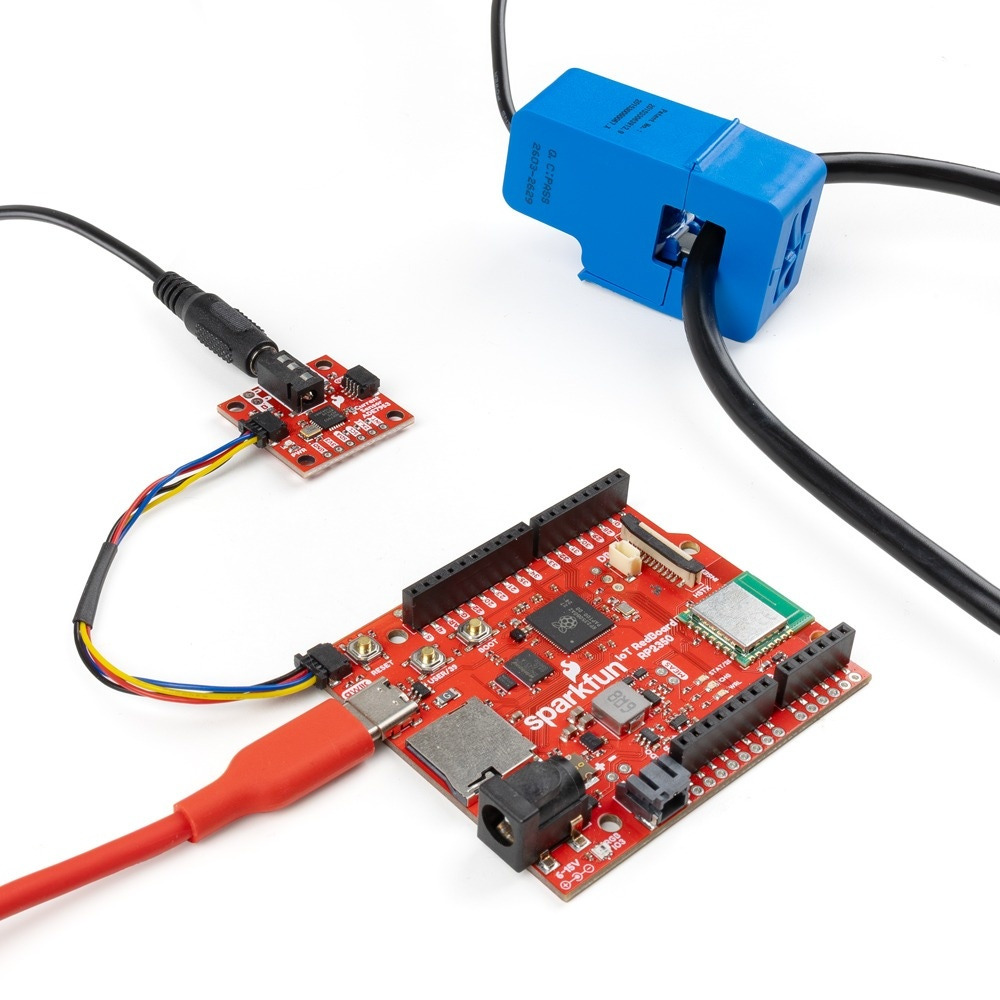

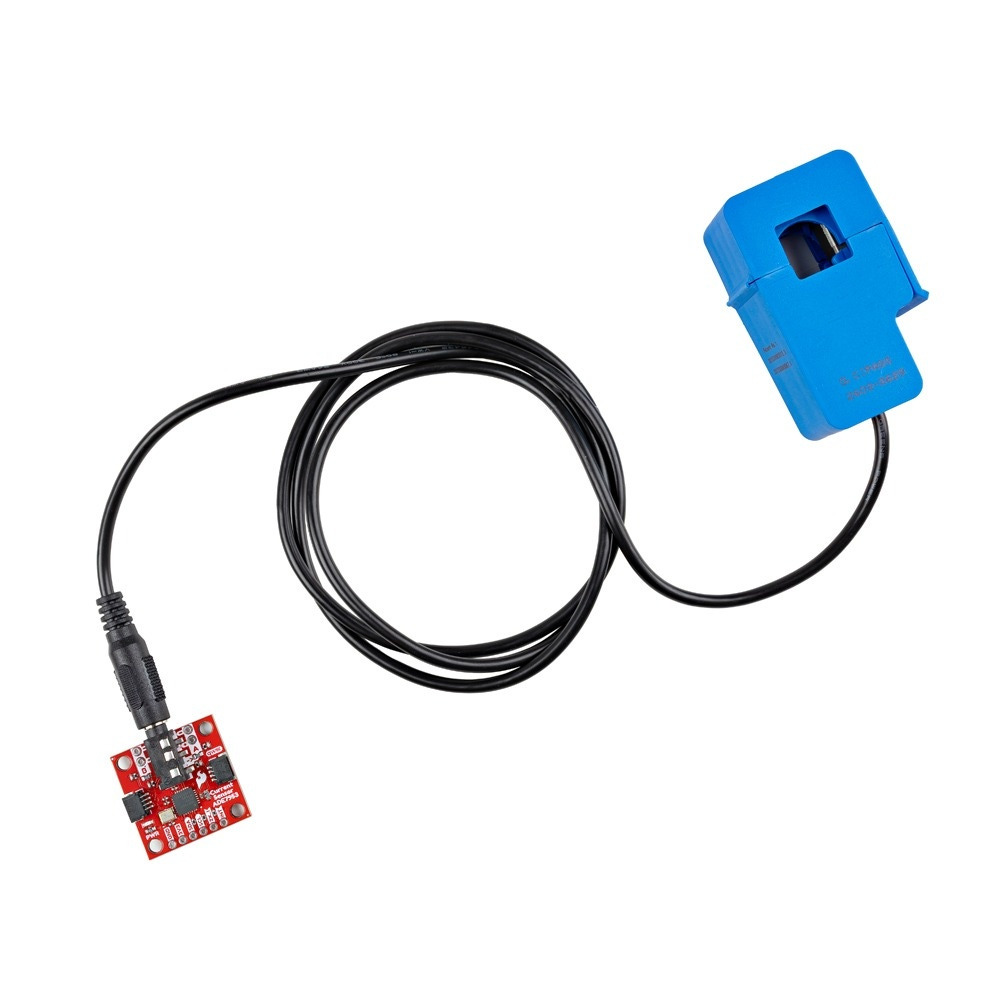

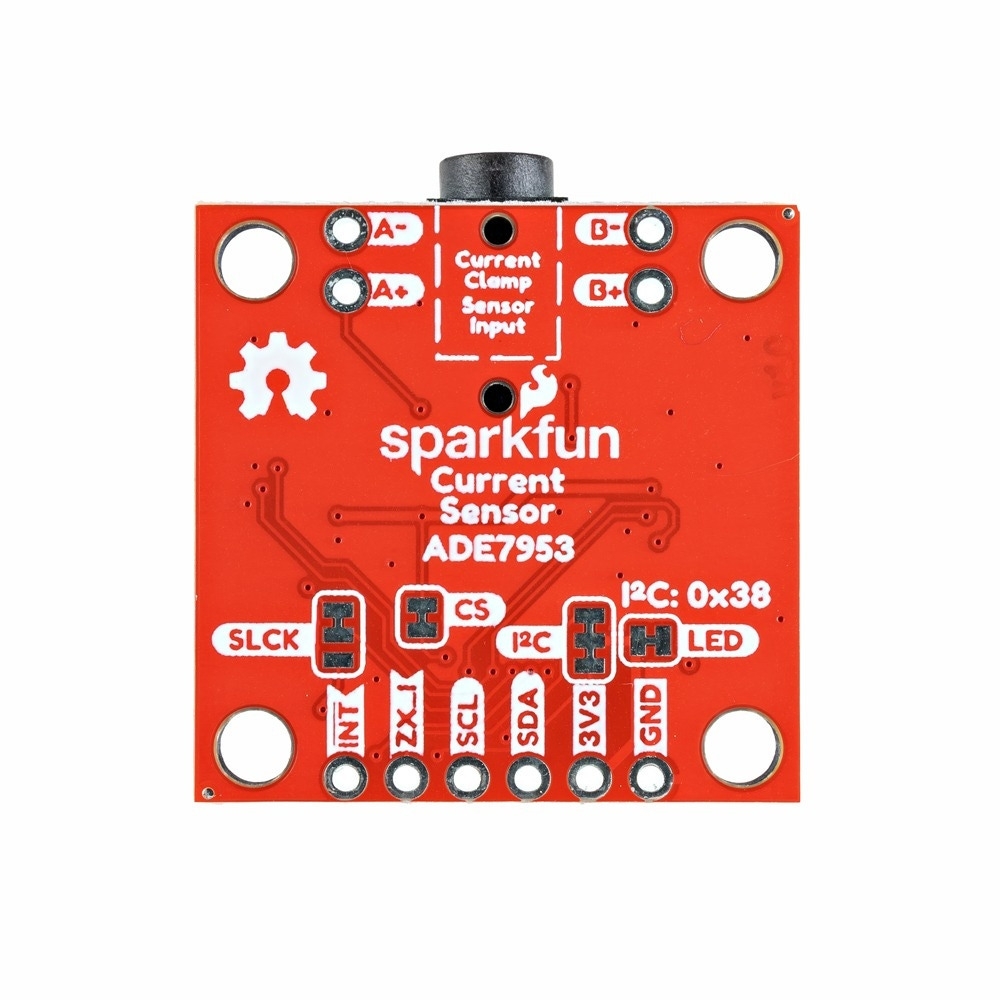

Per facilitare l'uso, il kit è progettato con diverse opzioni di connessione per il tuo hardware di monitoraggio. L'ingresso jack audio da 3,5 mm si collega direttamente al Canale A di Corrente dell'ADE7953, facilitando una connessione diretta con il morsetto di corrente. I doppi connettori Qwiic offrono una semplice connessione I2C a margherita collegabile al tuo sistema principale. Inoltre, la scheda estrae entrambi i canali di corrente A e B su pin passanti placcati, sebbene non estragga il canale di misura della tensione dell'ADE7953, limitando la scheda solo alla misurazione della corrente AC.

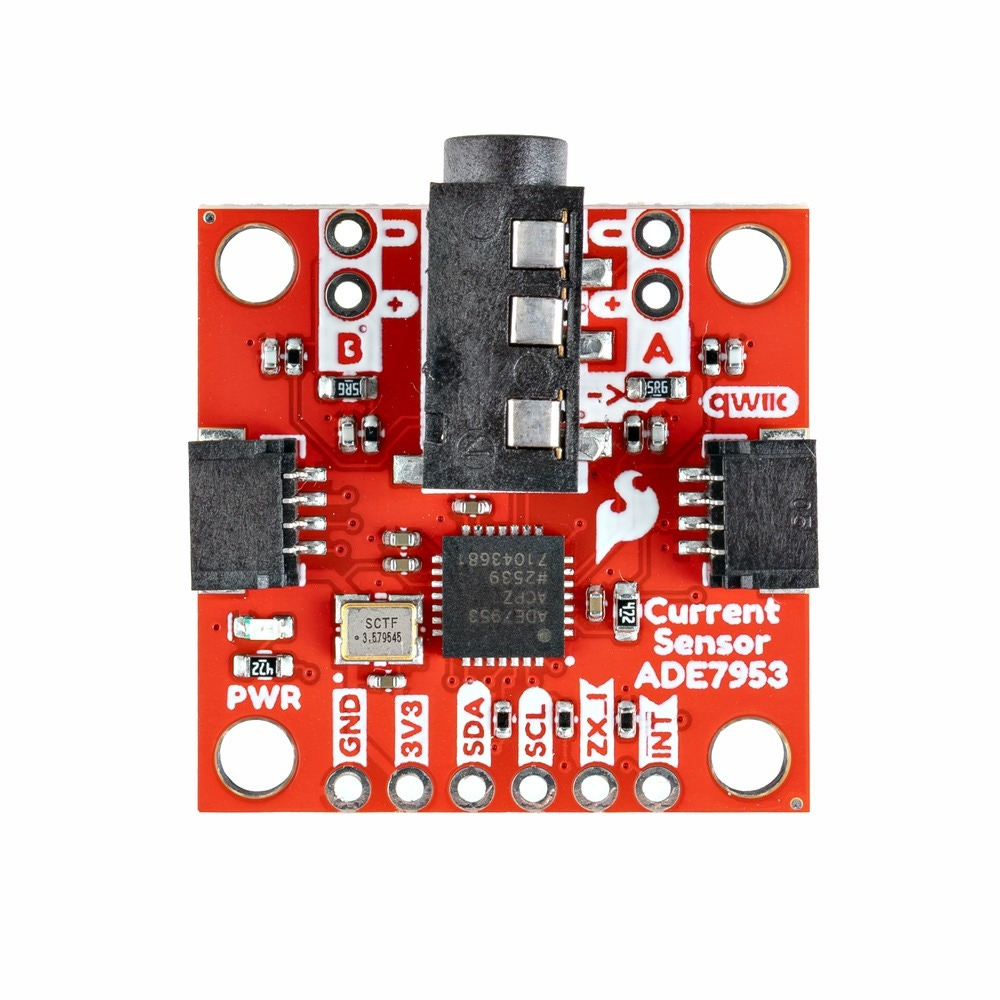

Inoltre, il sensore attuale ha un header con fori placcati distanziati di 2,54mm che espone i pin di alimentazione e comunicazione dell'ADE7953. Si collega anche al pin di interrupt dell'ADE7953 e al pin di attraversamento dello zero del Canale A. Il pin di interrupt è configurabile dall'utente e fornisce un segnale attivo per indicare eventi, mentre il pin di attraversamento dello zero emette un impulso ogni volta che la forma d'onda di corrente attraversa lo zero, aiutando a determinare la frequenza di linea e sincronizzare le misurazioni al ciclo AC.
