Sparkfun Trasformatore di corrente a nucleo diviso - 100A a 50mA

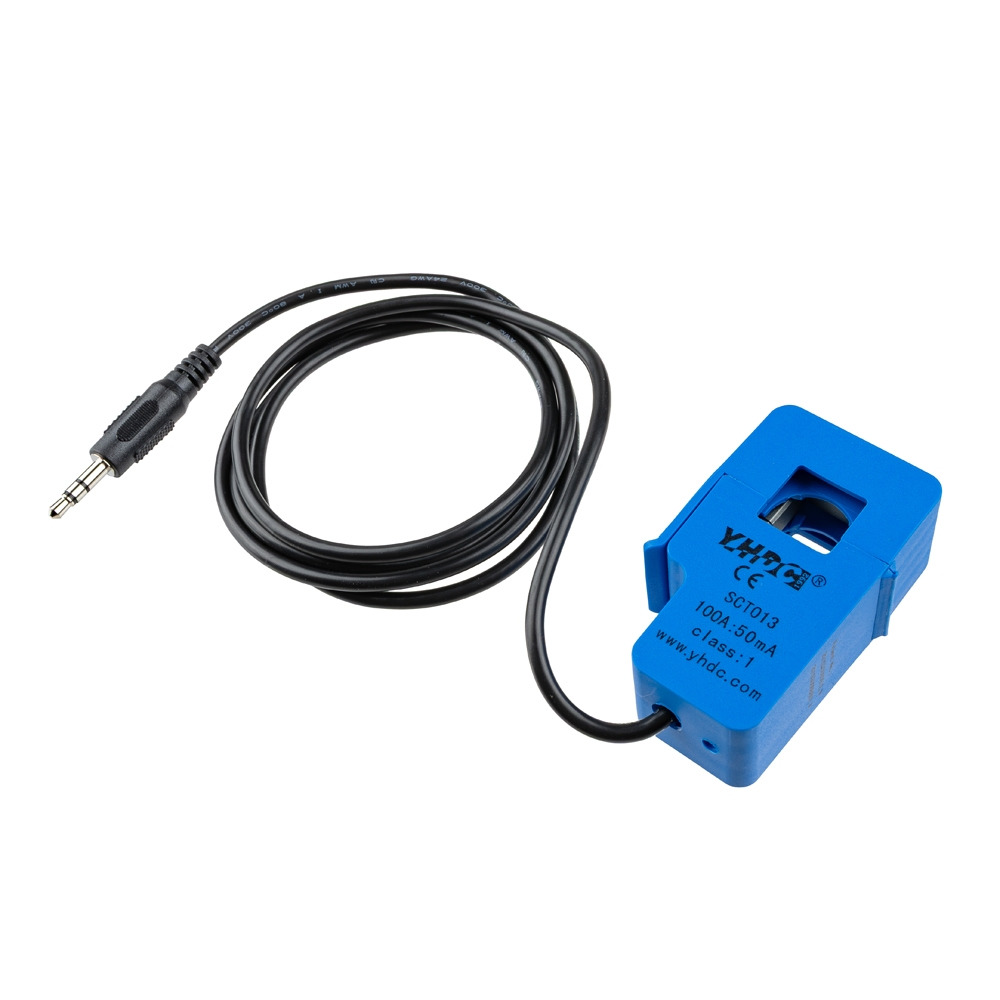

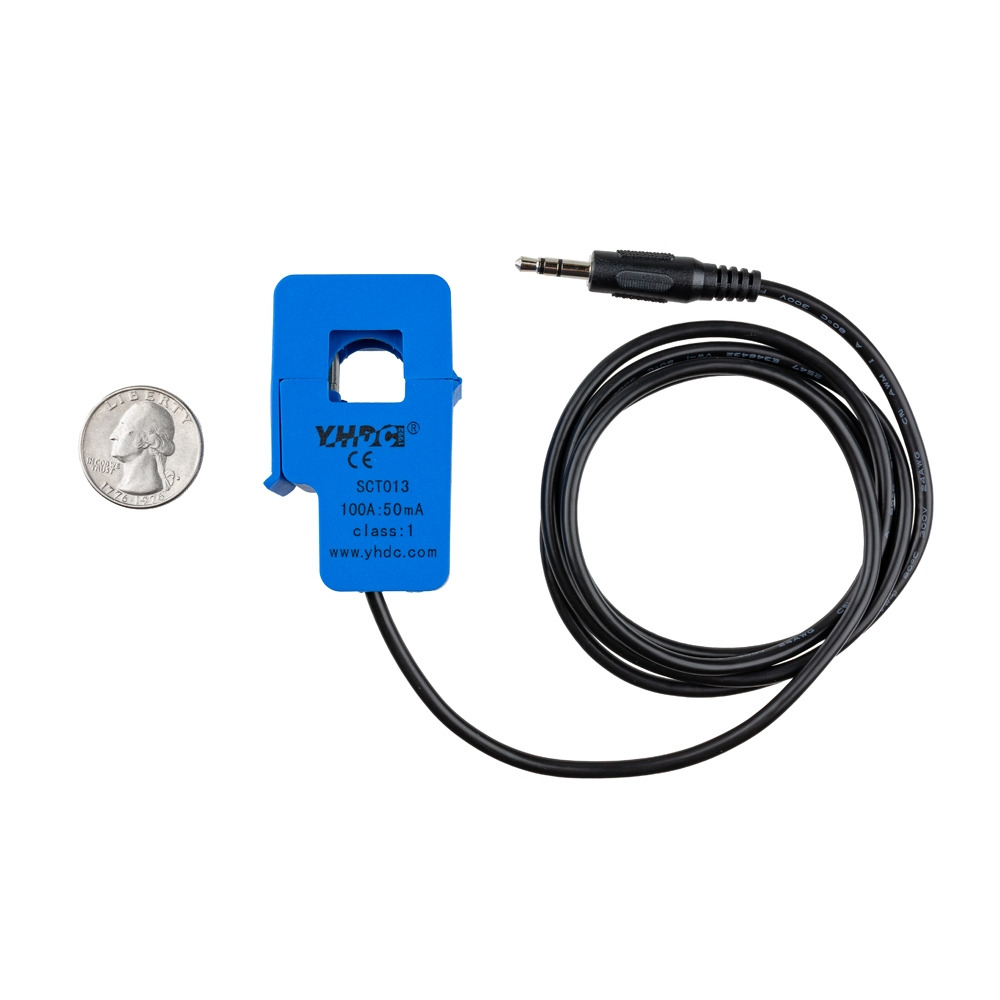

Il Trasformatore di Corrente a Nucleo Diviso è un sensore a pinza progettato per misurare la corrente alternata senza dover disconnettere i circuiti. Ha un nucleo incernierato che si apre facilmente per avvolgere un singolo conduttore di corrente, formando un sistema di misurazione isolato. Con un rating di ingresso di 100A e un rapporto di trasformazione di 100A:50mA, questo dispositivo è perfetto per monitorare motori AC, illuminazione, elettrodomestici, alimentatori e altre apparecchiature AC.

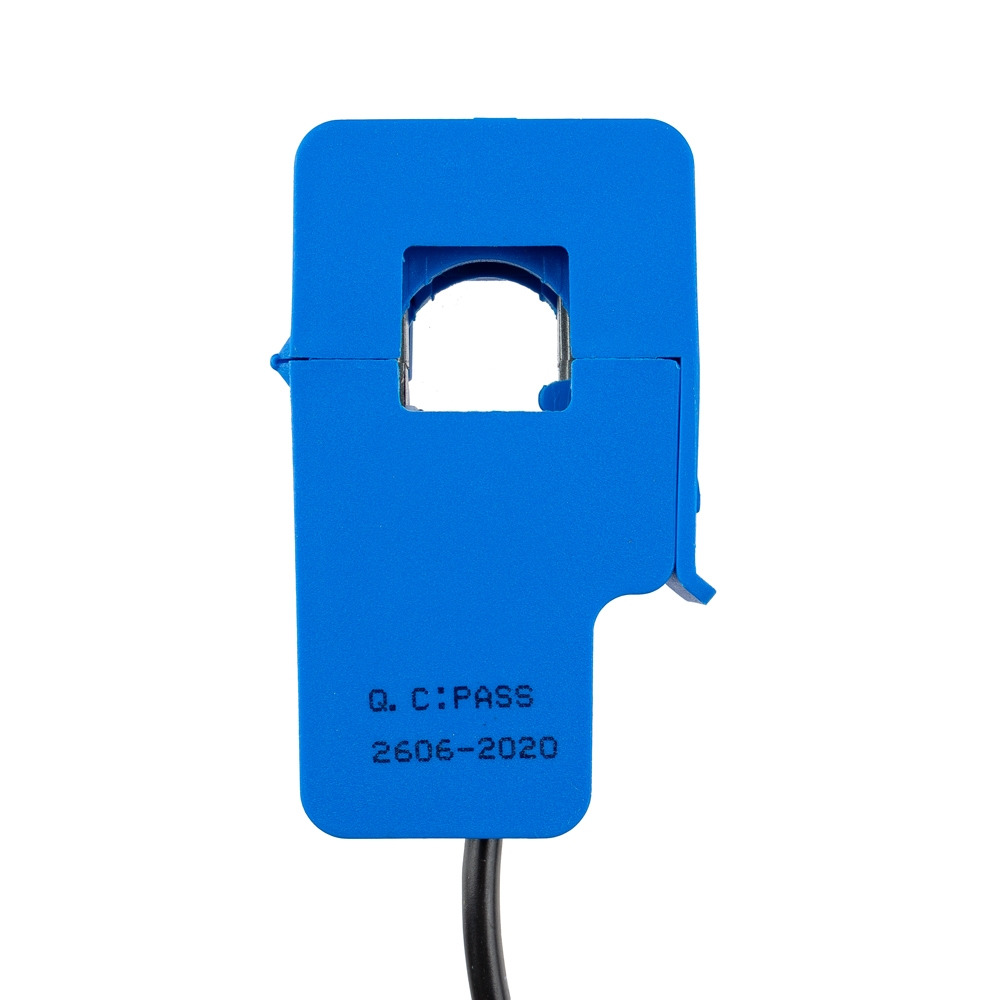

Questo trasformatore offre un monitoraggio non invasivo, rendendo la misurazione di carichi AC pesanti sicura e semplice. Utilizza un nucleo in ferrite con un'apertura di 1,3 cm per 1,3 cm, permettendo di avvolgersi facilmente intorno ai cavi esistenti. Una volta bloccato, fornisce un'uscita di 50mA per un ingresso nominale di 100A e supporta un intervallo di frequenze da 50Hz a 150kHz. Mantiene un'accuratezza impressionante con una non linearità del ±3% dal 10% al 120% della corrente di ingresso nominale.

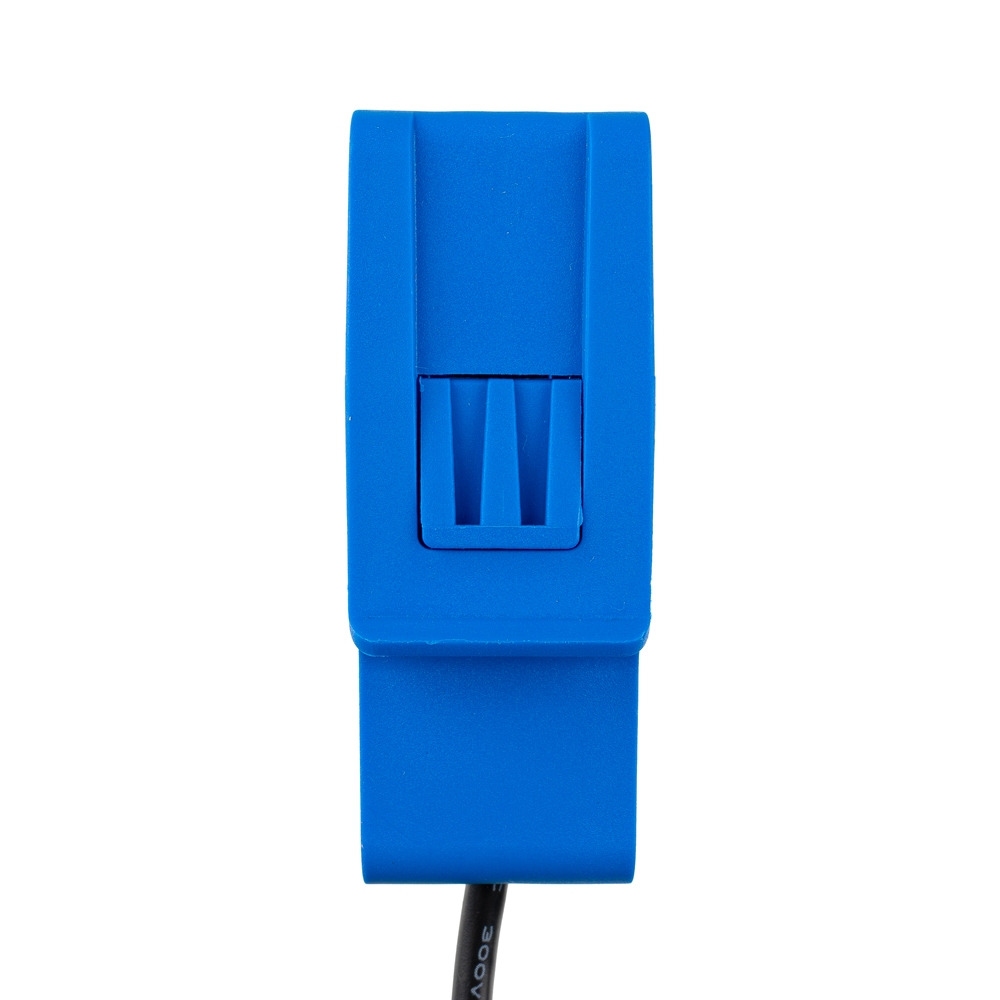

Progettato per un utilizzo a lungo termine e ripetuto, questo sensore è perfetto per scatole di utility e ambienti industriali. Il design a cerniera è robusto, resiste ad almeno 1.000 cicli di apertura e chiusura. Vanta una resistenza dielettrica valutata a 6.000VAC per un minuto, garantendo un isolamento elettrico completo dalla linea monitorata. Inoltre, il sensore è alloggiato in un involucro esterno ignifugo UL94-V0, offrendo una maggiore protezione ambientale.

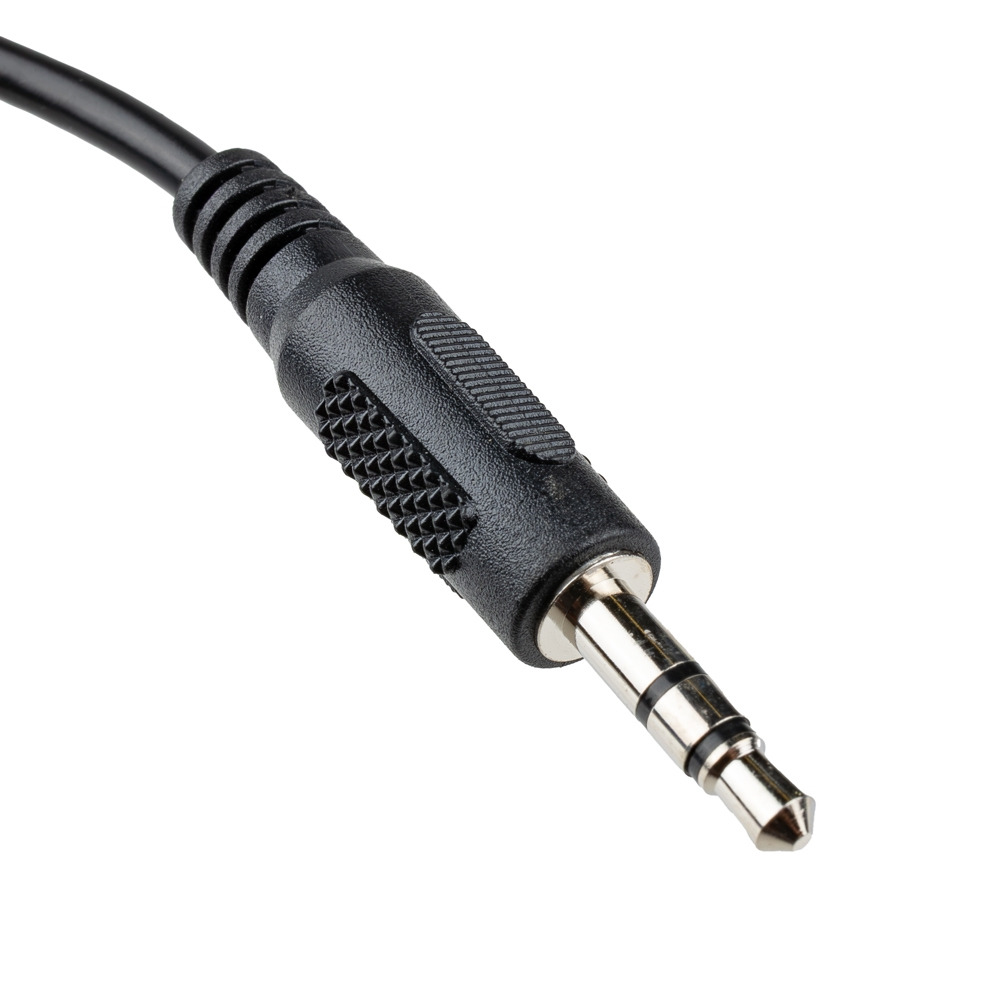

Per un'esperienza hardware ottimale, è consigliato abbinare questo trasformatore con il Sensore di Corrente Non-Invasivo SparkFun Qwiic ADE7953 (non incluso). Il plug TRS standard da 3.5mm si inserisce direttamente nel jack audio dell'ADE7953, offrendo una soluzione completamente senza saldature per monitorare le linee AC ad alta potenza.
