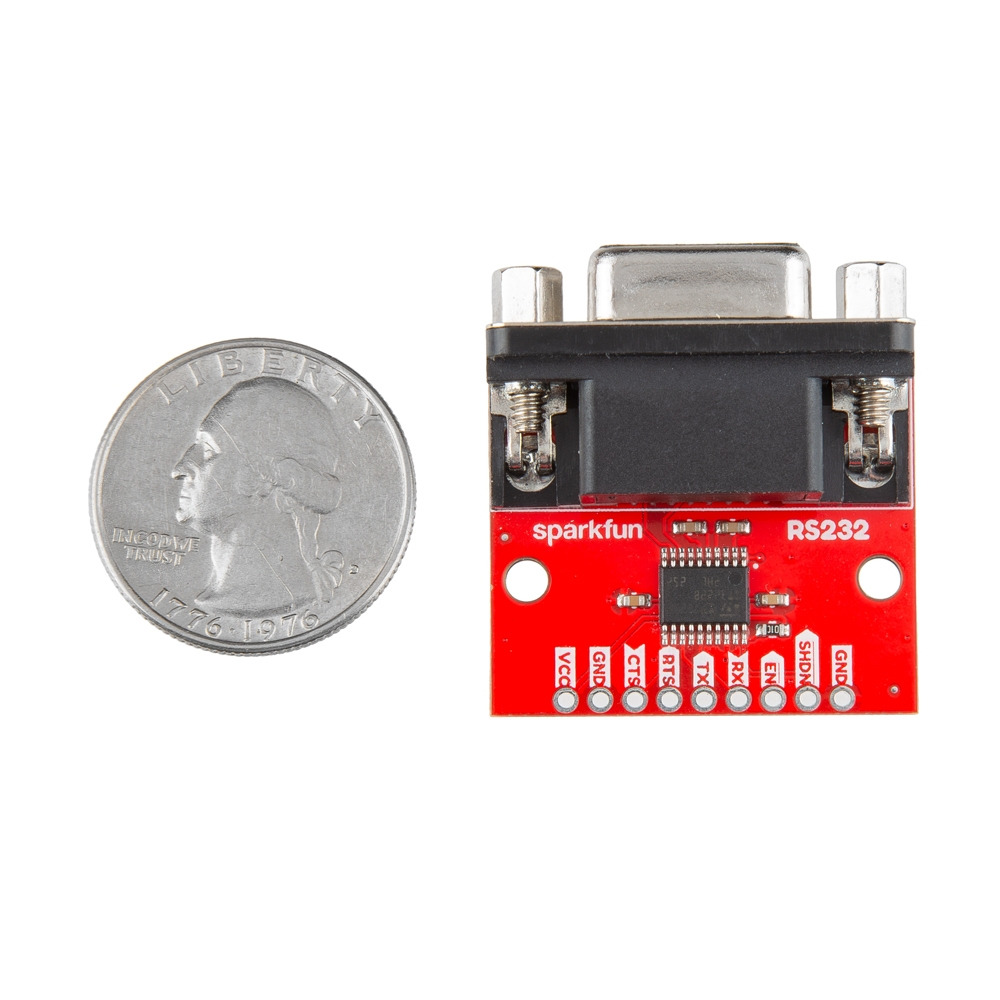

SparkFun RS232 Breakout

Il SparkFun RS232 Breakout è una scheda utility versatile progettata per collegare senza problemi gli apparecchi elettronici moderni con dispositivi seriali RS232 datati. Questa scheda è perfetta per colmare il divario tra microcontrollori a 3.3V e dispositivi più vecchi usando un connettore DE9, convertendo facilmente la logica TTL a basso voltaggio nello standard RS232 ad alto voltaggio.

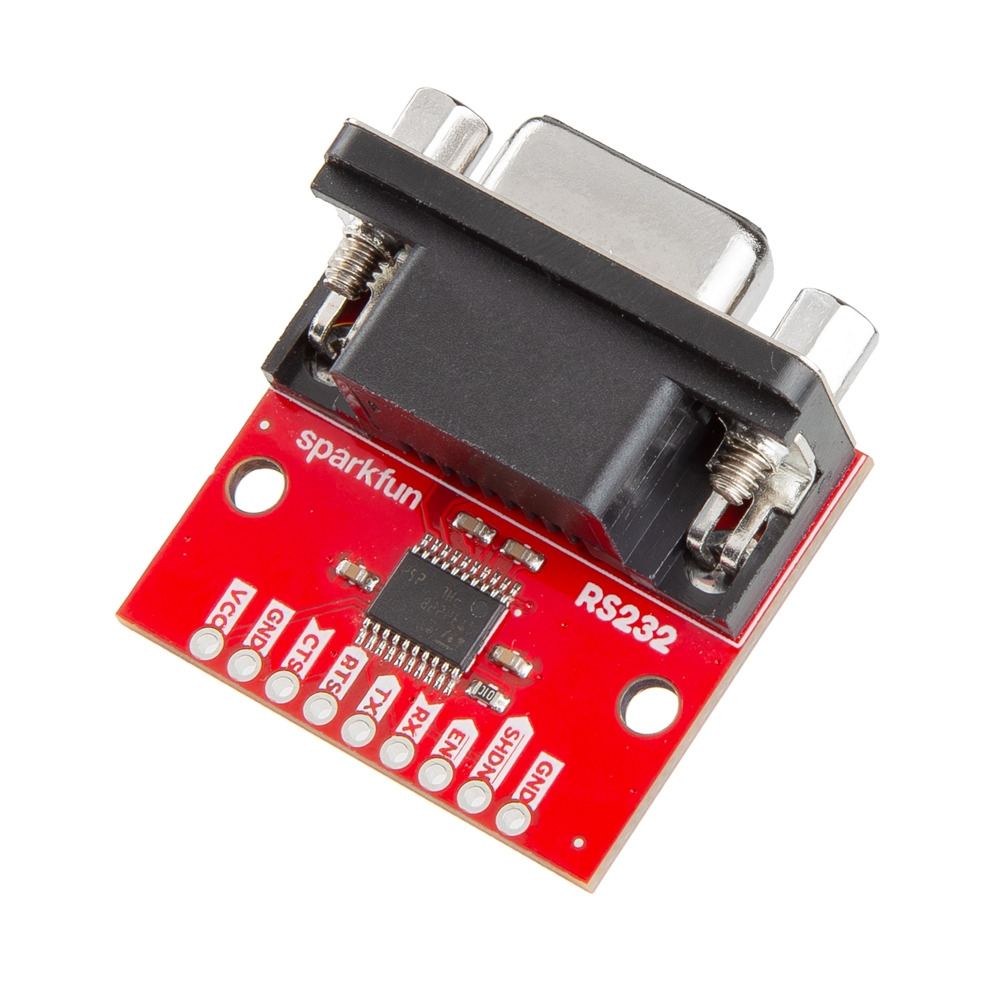

Il cuore di questo breakout è il driver/transceiver RS232 ST3222 di STMicroelectronics, che gestisce in modo efficiente il cambiamento di livello di tensione. Converte i segnali logici a 3.3V nei segnali ±5V (o superiori) richiesti dall’RS232 e viceversa. Funzionando a una tensione di alimentazione tra 3.0V e 3.6V, è perfetto per microcontrollori a 3.3V. Con supporto per velocità di trasmissione dati fino a 250Kbps, gestisce facilmente la maggior parte delle applicazioni RS232. Inoltre, per progetti alimentati a batteria, la modalità di spegnimento a bassa potenza riduce la corrente di alimentazione a solo 1mA, offrendo un monitoraggio efficiente dal punto di vista energetico per l’attività del dispositivo.

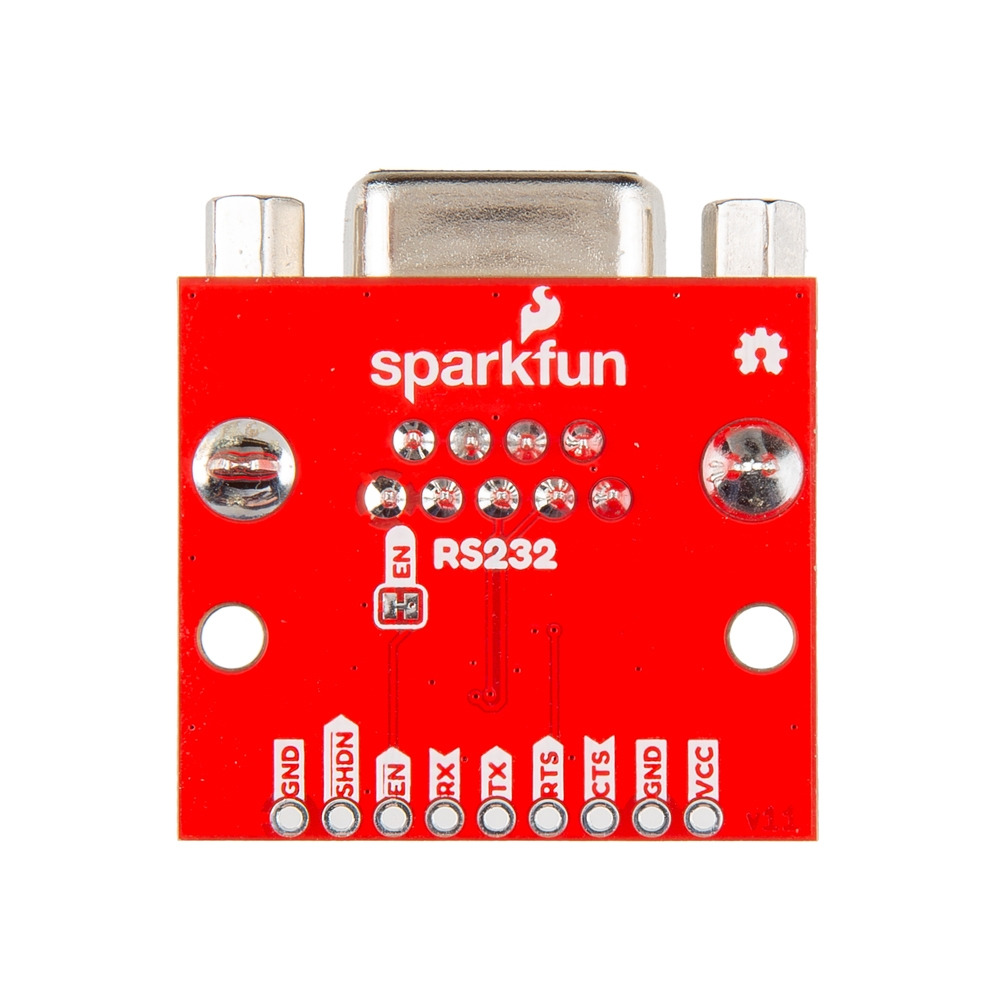

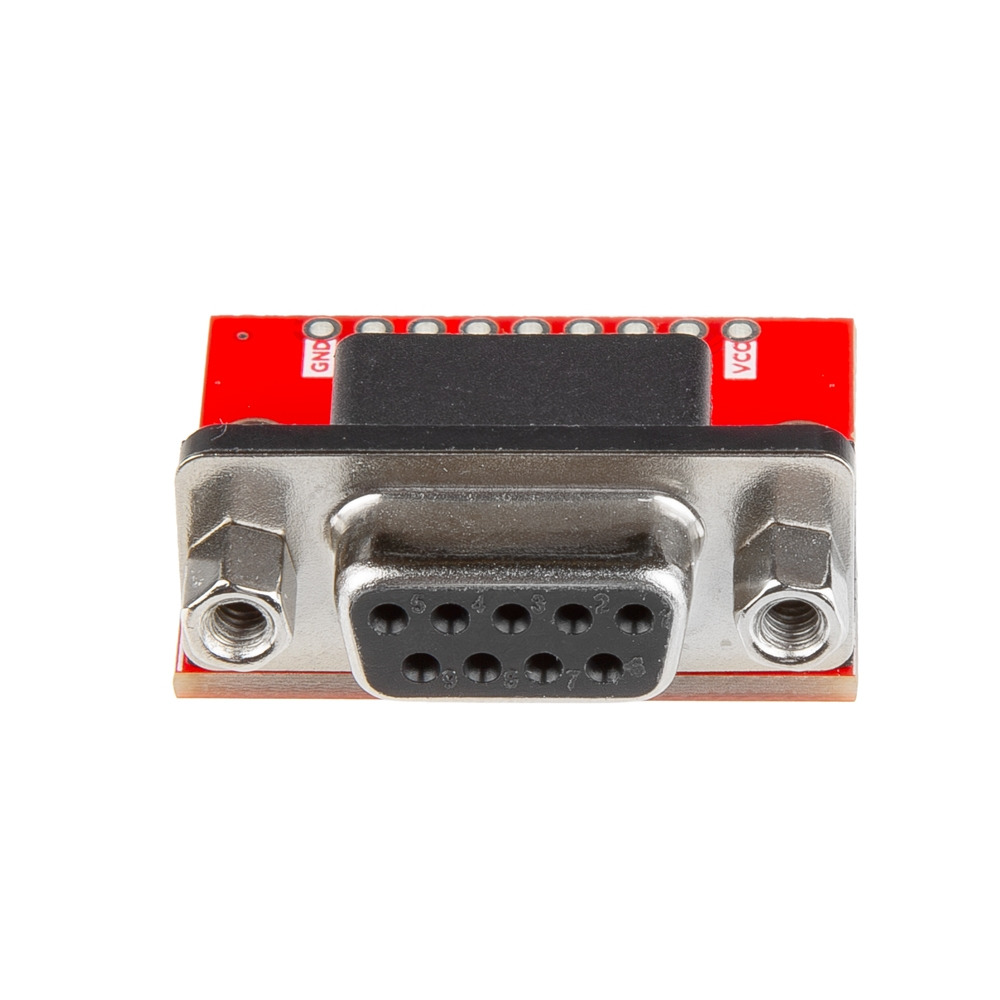

La semplicità è una caratteristica fondamentale di questa scheda. Il connettore femmina DE9 permette la connessione diretta dei cavi dei dispositivi RS232, mentre i pin del microcontrollore sono accessibili tramite un header standard 2,54 mm a foro passante con 9 pin placcati. Questo design elimina la necessità di dover indovinare con cavi null modem o crossover, poiché la scheda gestisce internamente l'incrocio dei segnali TX/RX. Basta collegare i pin TX e RX dal microcontrollore al breakout e la scheda si occupa del resto. Questa funzione semplifica il cablaggio e la risoluzione dei problemi, garantendo un'esperienza senza problemi. Sono inclusi anche due fori di montaggio, consentendo un'installazione sicura in un involucro o progetto.
