Kit Visione Rossa SparkFun per RedBoard

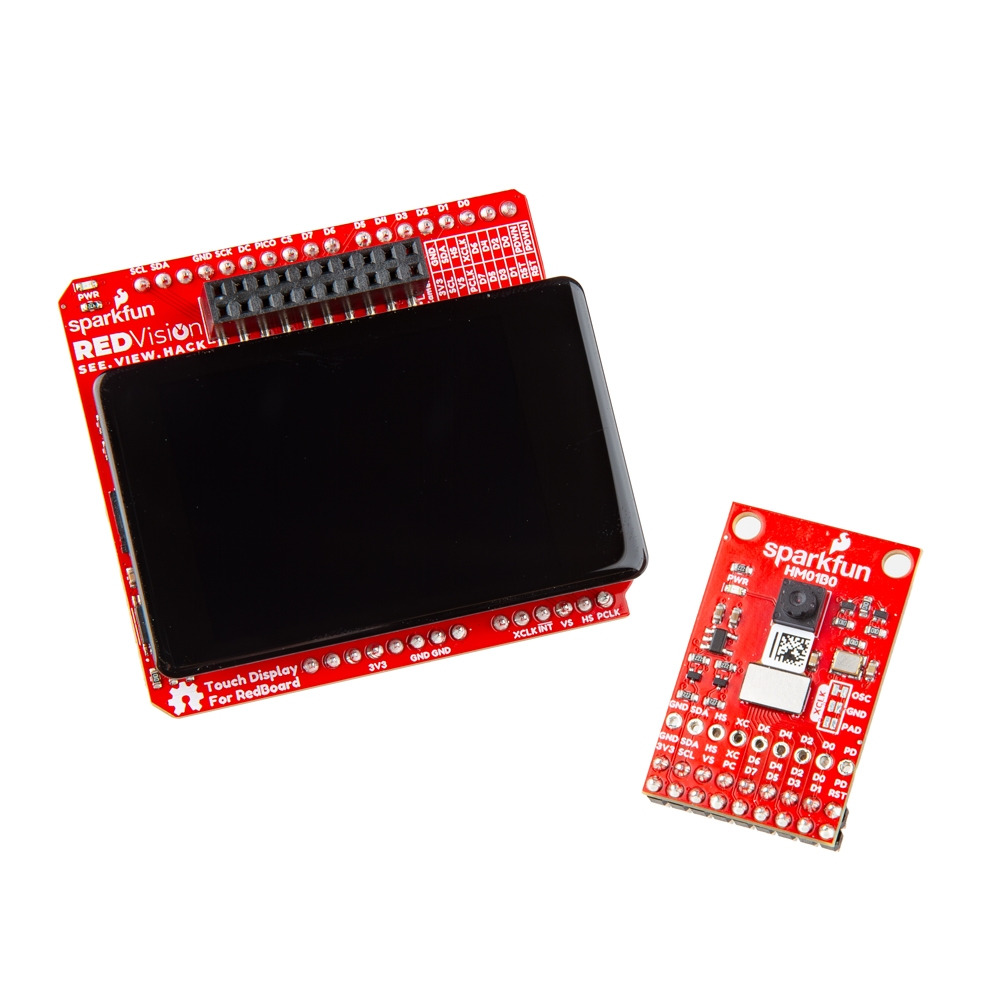

Il Kit Red Vision di SparkFun per RedBoard è un pacchetto completo pensato per migliorare il tuo RP2350 RedBoard IoT con funzionalità di machine vision. Include il Red Vision Touch Display e la Red Vision Camera Board - HM01B0 (Colore), offrendo un modo semplice per integrare una fotocamera e un display touchscreen senza bisogno di saldature. Il kit supporta l'elaborazione di immagini in tempo reale e funzionalità avanzate come il rilevamento di oggetti e contorni attraverso il SparkFun MicroPython Red Vision Code Package, un adattamento in MicroPython della celebre libreria OpenCV. Anche se compatibile con altri RedBoard a logica 3.3V o con schede Arduino R3 con adeguata potenza di elaborazione, il Red Vision Code Package è specificamente progettato per l'RP2350.

Il Red Vision Touch Display ha un display LCD touch capacitivo di 5,08 cm, 320x240 pixel, montato su una scheda breakout che si collega direttamente al RP2350 RedBoard IoT. Include un connettore per la SparkFun Red Vision Camera Board o altre schede fotocamera 2x9-pin, rendendolo versatile per vari progetti. La scheda display integra anche un expander I/O per controllare i pin del display e della fotocamera tramite I2C, migliorando le sue funzionalità.

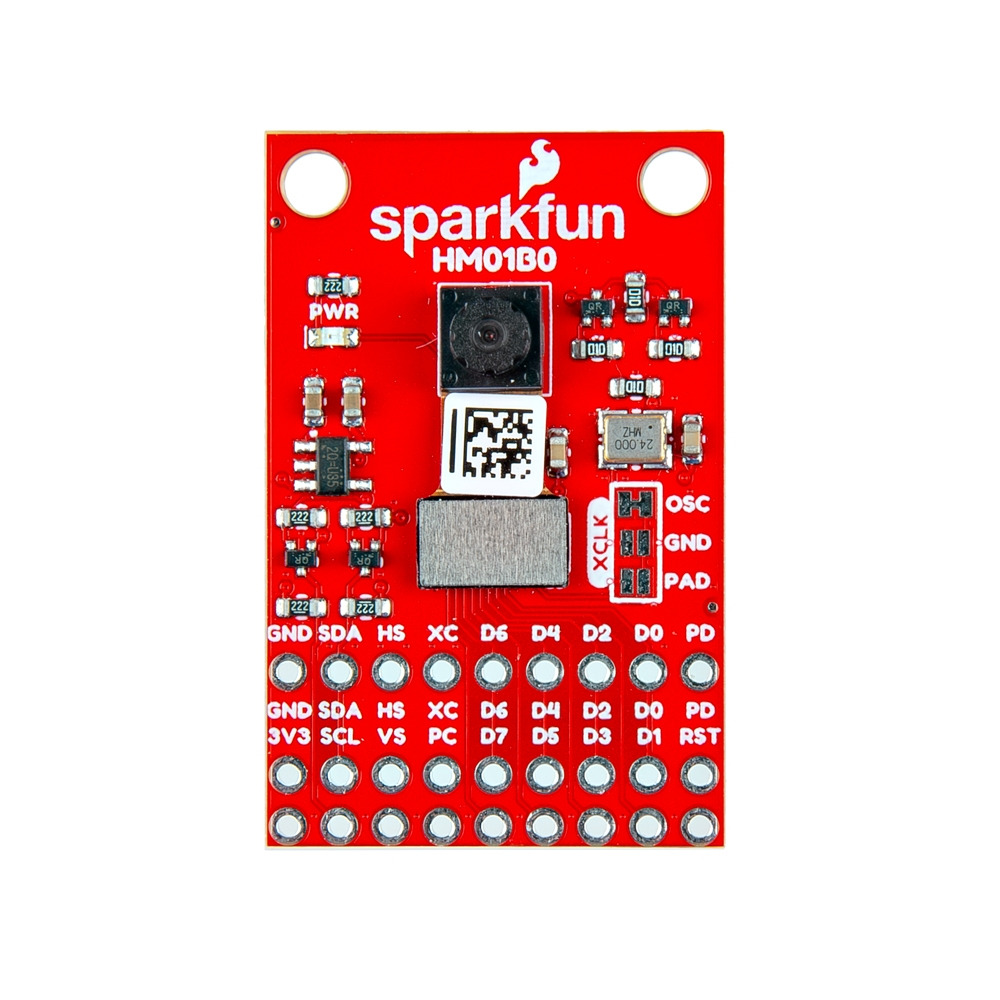

Il modulo fotocamera HM01B0 incluso di Himax offre una risoluzione di 320 x 320 pixel, supportando velocità di fotogrammi fino a 51 FPS a piena risoluzione e fino a 60 FPS in modalità QVGA. Per applicazioni che richiedono velocità di fotogrammi più elevate, la modalità di binning monocromatico 2x2 supporta fino a 120 FPS, perfetta per scenari in cui la velocità è prioritaria rispetto alla risoluzione e al colore. La sua funzione di rilevazione del movimento può attivare un'uscita di interrupt, consentendo alla fotocamera di attivarsi rilevando un movimento, rendendola ideale per progetti di sicurezza e automazione.

La scheda fotocamera offre un'interfaccia video flessibile tramite un'interfaccia configurabile da 1, 4 o 8 bit, supportando sia la sincronizzazione dei frame video per più fotocamere che la sincronizzazione delle linee per la creazione di immagini composite. In aggiunta, offre tre opzioni di oscillatore per il modulo fotocamera: un oscillatore onboard a 24 MHz, l'oscillatore interno a 48 MHz dell'HM01B0 o un ingresso clock esterno. Questa flessibilità permette agli utenti di ottimizzare il loro setup in base ai requisiti specifici del progetto, garantendo un funzionamento preciso ed efficiente.
